產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 截止閥

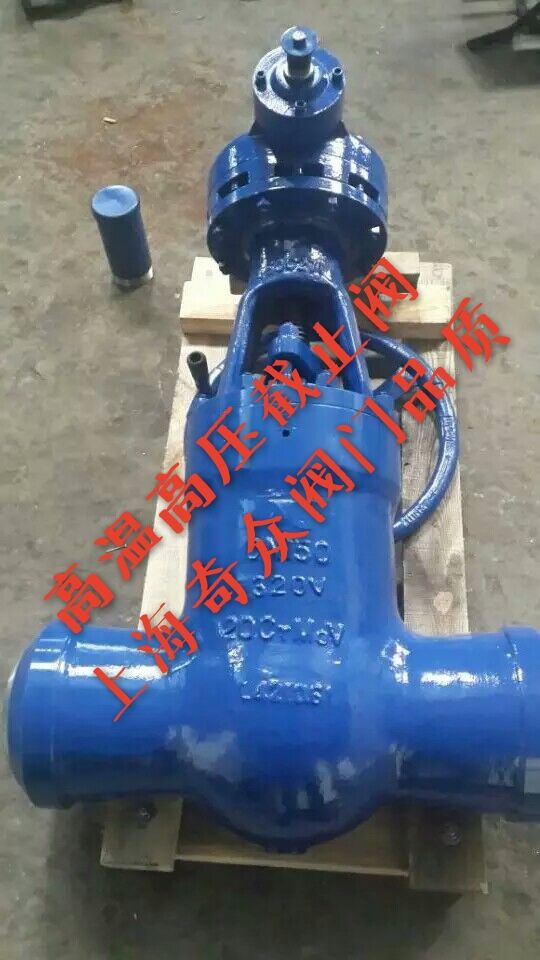

- 高溫高壓焊接截止閥
- J560Y-320V
- J560Y高溫高壓焊接截止閥
- 391
上一個:截止節流止回多功能閥 下一個:三通抗生素截止閥
J560Y-320V高溫高壓焊接截止閥上海奇眾閥門製造有限公司主要生產(高溫高壓焊接截止閥)也是國內(截止閥)生產商之一。公司經營範圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建築材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!
J560Y-320V高溫高壓焊接截止閥與管路連接采用焊接式結構。密封麵不易磨損、擦傷、密封性能好、壽命長。結構緊湊、啟閉性好、高度小、維修方便。適用於水、蒸油品管路上,具有耐高溫、耐高壓的特點。
J560Y-320V高溫高壓焊接截止閥與管路連接采用焊接式結構。密封麵不易磨損、擦傷、密封性能好、壽命長。結構緊湊、啟閉性好、高度小、維修方便。適用於水、蒸油品管路上,具有耐高溫、耐高壓的特點。
J560Y-320V高溫高壓焊接截止閥主要性能規範:
產 品 型 號 | 公稱壓力PN(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | |||
殼體強度 | 密封 | P54 | P55 | P57 | ||||
J61H/Y-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸氣油品 |
J61H/Y-200 | 20 | 30 | 22 | / | / | / | ||
J61H/Y-250 | 25 | 38 | 28 | / | / | / | ||
J61H/Y-320 | 32 | 48 | 36 | / | / | / | ||
J61Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸氣 |
J61Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
J61Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
J560Y-320V高溫高壓焊接截止閥主要零件的材料說明:
零件名稱 | 閥體 | 閥蓋 | 閥杆 | 閥瓣 | 密封麵 | 填料 | 閥杆螺母 | 手輪 | 緊固件 |
J61H型 J961H型 | 25WCB | 25WCB | 鉻不鏽鋼鉻鉬鋁鋼氮化 | 鉻不鏽鋼鉻鉬鋁鋼氮化 | 鉻不鏽鋼 | 柔 性 石 墨 | 鋁 青 銅 | 可 鍛 鑄 鐵 | 優質碳鋼 鉻鉬鋼 |
J61Y型 J961Y型 | 25WCB | 25WCB | 鉻不鏽鋼鉻鉬鋁鋼氮化 | 25 | 硬質合金 | ||||
J61Y-P54型J961Y-P54型 | 12Cr1MoV WC6 | 12Cr1MoV WC6 | 20Cr1Mo1VA 38CrMoAIA | 12Cr1MoV | 硬質合金 | ||||
J61Y-P55型J961Y-P55型 | 12Cr1MoV WC6 | 12Cr1MoV WC6 | 20Cr1Mo1VA 38CrMoAIA | 12Cr1MoV | 硬質合金 | ||||
J61Y-P57型J961Y-P57型 | 12Cr1MoV WC9 | 12Cr1MoV WC9 | 20Cr1Mo1VA 38CrMoAIA | 12Cr1MoV | 硬質合金 |
J560Y-320V高溫高壓焊接截止閥主要外形尺寸:
公稱通徑DN | 主要外形尺寸和連接尺寸 | 重量 | ||||||
L | D1 | D2 | D3 | α | H | Do | ||
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V | ||||||||
10 | 120 | 12 | 25 | / | 37.5 | 185 | 140 | 2.8 |
15 | 150 | 17 | 36 | / | 37.5 | 247 | 200 | 7.5 |
20 | 135 170 | 22 | 42 | / | 37.5 | 248 | 200 | 9 |
25 | 135 170 | 26 | 42 | / | 37.5 | 248 | 240 | 9.5 |
32 | 170 180 | 31 | 44 | / | 37.5 | 248.5 | 280 | 15 |
40 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 |
50(1) | 250 | 50 | 82 | / | 32 | 450 | 320 | 60 |
50(2) | 320 350 | 50 | 82 | / | 32 | 450 | 320 | 64 |
65 | 370 260 | 69 | 100 | 110 | 32 | 669 | 400 | 74 |
80 | 400 430 470 | 84 | 108 | 130 | 32 | 669 | 450 | 112.5 |
100 | 455 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 |
