DSJ61Y能換雙芯主蒸汽疏水截止閥密封特點及更換特點:

1、閥門在關閉活動時,首先完成的是組合閥芯與獨立閥瓣的錐麵密封,即一級密封。
2、當閥門繼續往下關時,壓縮組合閥芯內的彈簧,直到組合閥芯平麵與獨立閥瓣平麵的密封,即二級密封。
3、當閥門開啟時,二級密封先脫離,彈簧恢複,直至一級密封脫離,完成全部開啟。
4、此閥門的二級密封,極大提高了閥門的使用壽命,而且也提高了閥門的密封性能。
5、閥門在維修時,可將閥蓋取出後,直接更換閥瓣及閥座,實現了快速的維修特點。

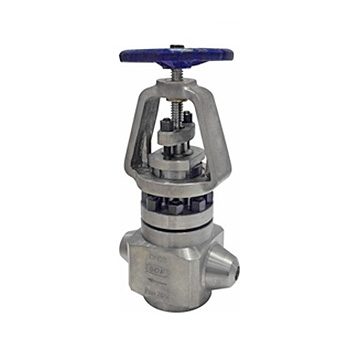

DSJ61Y能換雙芯主蒸汽疏水截止閥樣圖:

DSJ61Y能換雙芯主蒸汽疏水截止閥主要性能和使用規範:

公稱壓力(Mpa)
強度試驗壓力
(Mpa)
密封試驗壓力
(Mpa)
氣密封試驗壓力
(Mpa)
工作溫度(℃)
380 425 540 570
最大工作壓力(Mpa)
1.6 2.40 1.75 0.6 1.6 0.9
2.5 3.75 2.75 0.6 2.5 1.4
4.0 6.00 4.40 0.6 4.0 2.3
6.4 9.60 7.05 0.6 6.4 3.7
10.0 15.00 11.00 0.6 10.0 5.8
16.0 17.60 17.60 0.6 16.0 9.0
32.0 48.00 35.20 0.6 32.0 18.6
P54 10 30.00 12.5 0.6     10.0
P54 14 42.00 17.50 0.6     14.0
P57 14 56.00 17.5 0.6       14.0
P57 17 63.00 21.25 0.6       17.0

DSJ61Y能換雙芯主蒸汽疏水截止閥主要零件材料:

序號

零件名稱
1.6~32.0(Mpa) P 54 100、P 54 140 P 57 140、P 57 170
1 閥體 鍛鋼25 鍛鋼12Cr1MoV
F91
2 閥蓋 鍛鋼25 鍛鋼12Cr1MoV
F91
3 閥杆 2Cr13 25Cr2MoV 25Cr2MoV
4 閥瓣 鍛鋼25+硬質合金
12Cr1MoV+STL F91+STL
5 籠套 鍛鋼25 鍛鋼12Cr1MoV
鍛鋼12Cr1MoV
6 彈簧 INCONELX-750 INCONELX-750 INCONELX-750

DSJ61Y能換雙芯主蒸汽疏水截止閥主要結構長度:

公稱通徑(DN)
10 15 20 25 32 40 50 65 80 100
結構長度(L=mm)
200 200 240 240 240 300 300 400 400 480
