產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 截止閥
- 直流堆焊自密封式截止閥
- J65Y-100

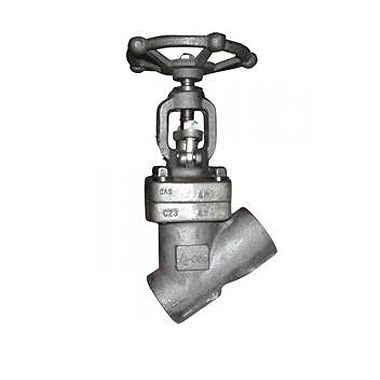

- J65Y-100直流堆焊自密封式截止閥
- 437
J65Y-100直流堆焊自密封式截止閥尺寸圖紙:

J65Y-100直流堆焊自密封式截止閥主要規格、連接尺寸及外形尺寸:
J65Y(H)-1500Lb
J65Y(H)-1500Lb
| 規格 | 尺寸 | D | D1 | H | L | s | Do |
| 15 | 22 | 56 | 315 | 155 | 13 | 200 | |
| 20 | 27 | 56 | 315 | 155 | 13 | 200 | |
| 25 | 34 | 56 | 315 | 155 | 13 | 200 | |
| 32 | 43 | 82 | 435 | 210 | 13 | 240 | |
| 40 | 49 | 82 | 435 | 210 | 13 | 280 | |
| 50 | 61 | 90 | 480 | 250 | 16 | 320 | |
J65Y(H)-2500Lb
| 規格 | 尺寸 | D | D1 | H | L | s | Do |
| 15 | 22 | 56 | 315 | 155 | 13 | 200 | |
| 20 | 27 | 56 | 315 | 155 | 13 | 200 | |
| 25 | 34 | 56 | 315 | 155 | 13 | 200 | |
| 32 | 43 | 82 | 435 | 210 | 13 | 240 | |
| 40 | 49 | 82 | 435 | 210 | 13 | 280 | |
| 50 | 61 | 90 | 480 | 250 | 16 | 320 | |
