產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 閘閥
- 鏈輪式刀型閘閥
- PZL73

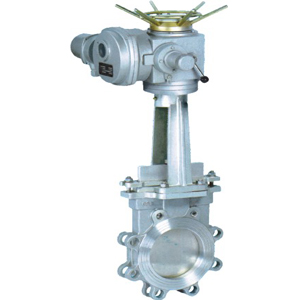

- PZL73鏈輪式刀型閘閥
- 880
上一個:手動刀型閘閥 下一個:手動帶導流孔平板閘閥
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多鏈輪式刀型閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!
鏈輪式刀型閘閥PZL73主要性能規範
適用介質
PZL73-鏈輪式刀型閘閥適用於礦山電廠的選煤、排渣、城市汙水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上,接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理汙水、沉澱池、瀝青、料倉出口、水果汁、穀物、屠宰廠廢水等介質。
公稱壓力(MPa)
殼體試驗(MPa)
密封試驗(MPa)
工作溫度
適用介質
1.0 1.6
1.5 2.4
1.1 1.8
≤900℃
紙漿、汙水、煤漿、灰、渣水混合物
鏈輪式刀型閘閥PZL73主要零部件材質
| 體、蓋 | 閘板 | 閥杆 | 密封麵 |
| 不鏽鋼、碳鋼、灰鑄鐵 | 碳鋼、 不鏽鋼 |
不鏽鋼 | 橡膠、四氟、不鏽鋼、硬質合金 |
鏈輪式刀型閘閥PZL73主要外形及連接尺寸
| Mpa | DN | L | D1 | D2 | H | n-M | Mpa | DN | L | D1 | D2 | H | n-M |
| 0.6 | 50 | 43 | 90 | 110 | 325 | 4-M12 | 1.0 | 50 | 50 | 100 | 125 | 325 | 4-M16 |
| 65 | 46 | 110 | 130 | 340 | 4-M12 | 65 | 50 | 120 | 145 | 340 | 4-M16 | ||
| 80 | 46 | 125 | 150 | 355 | 4-M16 | 80 | 50 | 135 | 160 | 355 | 4-M16 | ||
| 100 | 52 | 145 | 170 | 405 | 8-M16 | 100 | 50 | 155 | 180 | 405 | 8-M16 | ||
| 125 | 56 | 175 | 200 | 440 | 8-M16 | 125 | 50 | 185 | 210 | 440 | 8-M16 | ||
| 150 | 56 | 200 | 225 | 520 | 8-M16 | 150 | 60 | 210 | 240 | 520 | 8-M20 | ||
| 200 | 60 | 255 | 280 | 580 | 8-M16 | 200 | 60 | 265 | 295 | 580 | 8-M20 | ||
| 250 | 68 | 310 | 335 | 670 | 12-M16 | 250 | 70 | 320 | 350 | 670 | 12-M20 | ||
| 300 | 78 | 362 | 395 | 820 | 12-M20 | 300 | 80 | 368 | 400 | 820 | 12-M20 | ||
| 350 | 78 | 412 | 445 | 925 | 12-M20 | 350 | 90 | 428 | 460 | 925 | 16-M20 | ||
| 400 | 102 | 462 | 495 | 1030 | 16-M20 | 400 | 100 | 482 | 515 | 1030 | 16-M22 | ||
| 450 | 114 | 518 | 550 | 1180 | 16-M20 | 450 | 120 | 532 | 565 | 1180 | 20-M22 | ||
| 500 | 127 | 568 | 600 | 1290 | 16-M20 | 500 | 130 | 585 | 620 | 1290 | 20-M22 |
