產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 閘閥

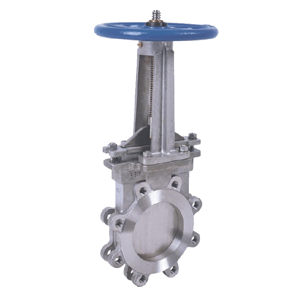

- 傘齒輪單夾式刀型閘閥
- PZ543
- PZ543-傘齒輪單夾式刀型閘閥
- 978
上一個:電動單夾式刀型閘閥 下一個:電動對夾式刀型閘閥
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多傘齒輪單夾式刀型閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!
傘齒輪單夾式刀型閘閥PZ543主要性能規範
適用介質PZ543-傘齒輪單夾式刀型閘閥適用於礦山電廠的選煤、排渣、城市汙水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上,接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理汙水、沉澱池、瀝青、料倉出口、水果汁、穀物、屠宰廠廢水等介質。
公稱壓力(MPa)
殼體試驗(MPa)
密封試驗(MPa)
工作溫度
適用介質
1.0 1.6
1.5 2.4
1.1 1.8
≤900℃
紙漿、汙水、煤漿、灰、渣水混合物
傘齒輪單夾式刀型閘閥PZ543主要零部件材質
| 體、蓋 | 閘板 | 閥杆 | 密封麵 |
| 不鏽鋼、碳鋼、灰鑄鐵 | 碳鋼、 不鏽鋼 |
不鏽鋼 | 橡膠、四氟、不鏽鋼、硬質合金 |
傘齒輪單夾式刀型閘閥PZ543X/F/H-0.6/1.0/1.6主要外形及連接尺寸
| Mpa | DN | L | D1 | D2 | H | n-M | Mpa | DN | L | D1 | D2 | H | n-M |
| 0.6MPa | 50 | 48 | 90 | 110 | 300 | 4-M12 | 1.0MPa | 50 | 48 | 100 | 125 | 300 | 4-M16 |
| 65 | 48 | 110 | 130 | 310 | 4-M12 | 65 | 48 | 120 | 145 | 310 | 4-M16 | ||
| 80 | 51 | 125 | 150 | 330 | 4-M16 | 80 | 51 | 135 | 160 | 330 | 4-M16 | ||
| 100 | 51 | 145 | 170 | 380 | 4-M16 | 100 | 51 | 155 | 180 | 380 | 8-M16 | ||
| 125 | 57 | 175 | 200 | 440 | 8-M16 | 125 | 57 | 185 | 210 | 440 | 8-M16 | ||
| 150 | 57 | 200 | 225 | 500 | 8-M16 | 150 | 57 | 210 | 240 | 500 | 8-M20 | ||
| 200 | 70 | 255 | 280 | 580 | 8-M16 | 200 | 70 | 265 | 295 | 580 | 8-M20 | ||
| 250 | 70 | 310 | 335 | 670 | 12-M16 | 250 | 70 | 320 | 350 | 670 | 12-M20 | ||
| 300 | 76 | 362 | 395 | 820 | 12-M20 | 300 | 76 | 368 | 400 | 820 | 12-M20 | ||
| 350 | 76 | 412 | 445 | 900 | 12-M20 | 350 | 76 | 428 | 460 | 900 | 16-M20 | ||
| 400 | 89 | 462 | 495 | 1020 | 16-M20 | 400 | 89 | 482 | 515 | 1020 | 16-M22 | ||
| 450 | 89 | 518 | 550 | 1150 | 16-M20 | 450 | 89 | 532 | 565 | 1150 | 20-M22 | ||
| 500 | 114 | 568 | 600 | 1250 | 16-M20 | 500 | 114 | 585 | 620 | 1250 | 20-M22 | ||
| 600 | 114 | 670 | 705 | 1500 | 20-M22 | 600 | 114 | 685 | 725 | 1500 | 20-M27 | ||
| 700 | 127 | 775 | 810 | 1750 | 24-M22 | 700 | 127 | 800 | 840 | 1750 | 24-M27 | ||
| 800 | 127 | 880 | 920 | 2000 | 24-M27 | 800 | 127 | 898 | 950 | 2000 | 24-M30 | ||
| 900 | 154 | 980 | 1020 | 2300 | 24-M27 | 900 | 154 | 1005 | 1050 | 2300 | 28-M30 | ||
| 1000 | 165 | 1080 | 1120 | 2500 | 28-M27 | 1000 | 165 | 1115 | 1160 | 2500 | 28-M30 | ||
| 1200 | 190 | 1295 | 1340 | 2800 | 32-M30 | 1200 | 190 | 1325 | 1380 | 2800 | 32-M36 |
