產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 調節閥
- 手自兩用氣動調節閥
- ZJHCF16C
- ZJHCF16C-手自兩用氣動調節閥
- 30
上一個:電動不鏽鋼襯氟調節閥 下一個:氣動鋼襯氟調節閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZJHCF16C-手自兩用氣動調節閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
ZJHCF16C-手自兩用氣動調節閥說明書資料介紹:

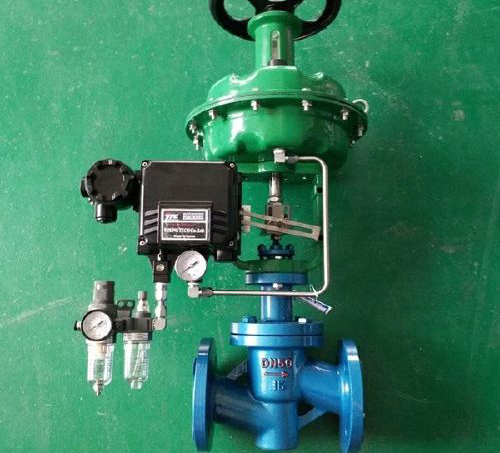

ZJHCF16C-手自兩用氣動調節閥以壓縮空氣為動力,接受4~20MA的直流信號,自動控製調節閥的開度,實現對管道內流體的壓力、流量、液位等參數的調節。該閥接觸介質的部件均高壓注塑工藝,襯有耐腐蝕、耐老化的聚全氟乙丙烯(簡稱F46),同時又聚四氟乙烯波紋管密封,因而該閥廣泛適用於化工、石油、冶金、醫藥、電力等行業中,對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質和過程自控。
執行器/附件參數:
部件材質
性能參數:
流量係數壓差
主要性能指標
外形連接尺寸
外形結構尺寸圖:
選型需要提供參數
1.公稱通徑、額定流量係數KV;
2.流體性質(包括公稱壓力、溫度、粘度或酸堿性);
3.信號壓力、彈簧範圍;
4.流量特性;
5.閥的開關型式;
6.閥體、閥芯材料;
7.是否帶附件;

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZJHCF16C-手自兩用氣動調節閥產品,請您根據ZJHCF16C-手自兩用氣動調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
ZJHCF16C-手自兩用氣動調節閥說明書資料介紹:
ZJHCF16C-手自兩用氣動調節閥以壓縮空氣為動力,接受4~20MA的直流信號,自動控製調節閥的開度,實現對管道內流體的壓力、流量、液位等參數的調節。該閥接觸介質的部件均高壓注塑工藝,襯有耐腐蝕、耐老化的聚全氟乙丙烯(簡稱F46),同時又聚四氟乙烯波紋管密封,因而該閥廣泛適用於化工、石油、冶金、醫藥、電力等行業中,對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質和過程自控。
執行器/附件參數:
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 有效麵積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 25 | 40 | 40、60 | 100 |
| 彈簧範圍(KPa) | 20~100(標準)、20~60、60~100、40~200、80~240 | ||||
| 膜片材料 | 丁橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140~400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30~+70℃ | ||||
| 可配附件 | 國產定位器、國產空氣過濾減壓器、國產保位閥、國產手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC) | ||||
| 閥體、閥蓋 | ZG230-450襯F46 |
| 閥座、閥芯 | 304襯F46 |
| 閥杆 | 304襯F46 |
| 導向套 | 304襯F46 |
| 波紋管 | 不鏽鋼+F46 |
| 流量特性 | 直線、等百分比、快開 | ||
| 可調範圍 | 30:01:00 | ||
| 額定CV值 | 等百分比CV6.3~400 ,直線CV6.9~440 | ||
| 允許泄漏量 | 軟密封:VI級(氣泡級) | ||
| 泄漏量標準:GB/T 4213 | |||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 額定流量係數(KV) | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允許壓差(MPa) | 3.8 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0.6 |
| 額定行程 | 16 | 25 | 40 | 60 | |||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死區% | ≤3.0 | ≤0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調範圍R | 30:01:00 | |||
| 執行器型式 | ZHA/B多彈簧簿膜執行機構 | |||
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | |
| C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | |
選型需要提供參數
1.公稱通徑、額定流量係數KV;
2.流體性質(包括公稱壓力、溫度、粘度或酸堿性);
3.信號壓力、彈簧範圍;
4.流量特性;
5.閥的開關型式;
6.閥體、閥芯材料;
7.是否帶附件;
