產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 調節閥
- 電動不鏽鋼襯氟調節閥
- ZDHCF16P

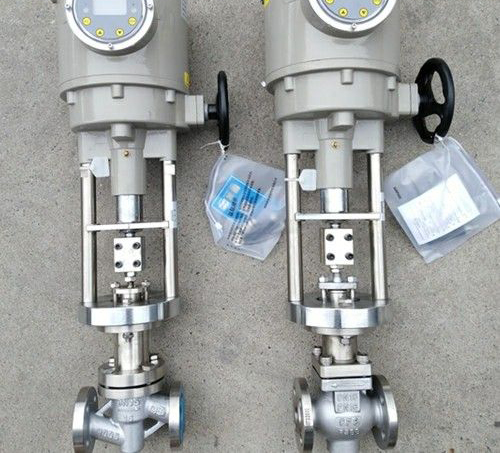

- ZDHCF16P-電動不鏽鋼襯氟調節閥
- 30
上一個：氣動耐腐蝕調節閥 下一個:手自兩用氣動調節閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZDHCF16P-電動不鏽鋼襯氟調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
ZDHCF16P-電動不鏽鋼襯氟調節閥說明書資料介紹:
ZDHCF16P-電動不鏽鋼襯氟調節閥閥體鋼襯四氟，直通結構式，公稱壓力PN10~16，公稱通經DN15-DN200，（國標），適用於化工、石油、冶金、醫藥、電力等行業中，對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質和過程控製調節。
型號編製
零件材料
閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：電動：智能一體化
表麵塗漆：綠色 丙稀酸聚胺酯磁漆
特性
與流體接觸的閥體內壁和閥內組件均高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯 (F46)， 又聚四氟乙烯波紋管密封。適合用於對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控製。
作用形式:
電關式（B、電開式（K）
性能參數:
流量係數表
選型需要提供一下參數
1.公稱通徑、額定流量係數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.信號壓力、彈簧範圍；
4.流量特性；
5.閥的開關型式；
6.閥體、閥芯材料；
7.是否帶附件；
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZDHCF16P-電動不鏽鋼襯氟調節閥產品，請您根據ZDHCF16P-電動不鏽鋼襯氟調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
ZDHCF16P-電動不鏽鋼襯氟調節閥說明書資料介紹:
ZDHCF16P-電動不鏽鋼襯氟調節閥閥體鋼襯四氟，直通結構式，公稱壓力PN10~16，公稱通經DN15-DN200，（國標），適用於化工、石油、冶金、醫藥、電力等行業中，對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質和過程控製調節。
型號編製
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
| Z係列調節閥 | D:電動執行機構 | H直行程 | CF:標準型襯氟調節閥 | PN16=16 | C=WCB | DN25= DN25 |
| CL150LB=150 LB | LC=LCB | NPS1〞=NPS1〞 | ||||
| S10K=10K | P=CF8 | |||||
| PL=CF3 | ||||||
| R=CF8M | ||||||
| RL=CF3M | ||||||
| 如：Z型電動襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZDHCF-16C DN50 | ||||||
閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：電動：智能一體化
表麵塗漆：綠色 丙稀酸聚胺酯磁漆
特性
與流體接觸的閥體內壁和閥內組件均高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯 (F46)， 又聚四氟乙烯波紋管密封。適合用於對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控製。
作用形式:
電關式（B、電開式（K）
性能參數:
| 閥體形式 | 直通單座鑄造 |
| 公稱通徑 | DN20～150mm |
| 公稱壓力 | PN1.0、PN1.6、PN2.5MPa |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭(FF RF RTJ) |
| 閥蓋形式 | 標準型-40～+150℃、波紋管型-40～+150℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料 |
| 閥體材料 | 鑄鋼襯四氟(WCB+F46)、不鏽鋼襯四氟(CF8+F46) |
| 公稱通徑 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||||||||
| 閥座直徑 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| Kv值 | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 額定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||
1.公稱通徑、額定流量係數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.信號壓力、彈簧範圍；
4.流量特性；
5.閥的開關型式；
6.閥體、閥芯材料；
7.是否帶附件；
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZDHCF16P-電動不鏽鋼襯氟調節閥產品，請您根據ZDHCF16P-電動不鏽鋼襯氟調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
