產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 蝶閥

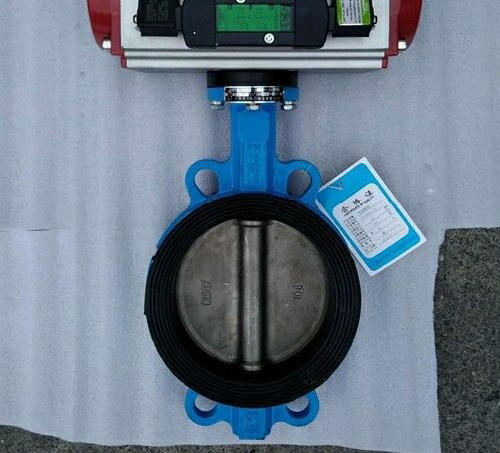

- 氣動襯膠蝶閥
- D671JH10
- D671JH10-氣動襯膠蝶閥
- 41
上一個:電動蝶閥 下一個:電動襯膠蝶閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D671JH10-氣動襯膠蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
D671JH10-氣動襯膠蝶閥產品說明書資料介紹
D671JH10-氣動襯膠蝶閥主要結構由閥體,閥瓣,閥座,閥杆及傳動操作機構等部件組成,閥座可脫卸構造,並可根據不同介質的物理化學特性,選用相應的耐高溫,耐低溫,耐腐蝕,耐光,耐老化材質。 廣泛用於電力、化工、冶金、鋼鐵、鍋爐、環保等流體管線上作為調節和截流使用,自動控製裝備有高品質電動執行機構或雙作用氣動執行器,可以實現自動啟閉功能。
執行標準
設計製造標準:GB/T 12238-2008
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
壓降:
如果壓降太大,會增加消耗。但是,應該知道的是,閥門並不是管道係統產生壓降的wei一因素,導致壓降的產生還有下列因素。
管道的流體截麵。管道內壁的摩擦力。
通過部件時流向的改變。脫硫蝶閥的流體特性相當於截止閥的三倍甚至更高,相當於同樣尺寸的閘閥的75%。
通用性:
脫硫蝶閥通過開啟/關閉和節流/平衡來對管道係統進行控製和調節。與閘閥或截止閥相比,脫硫蝶閥具有更好的"通用性"。由於脫硫蝶閥能夠各種表麵處理技術和選擇彈性材料管道,所以脫硫蝶閥具有 強的化學防腐性能。
外形及結構尺寸
外形圖

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D671JH10-氣動襯膠蝶閥產品,請您根據D671JH10-氣動襯膠蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D671JH10-氣動襯膠蝶閥產品說明書資料介紹
D671JH10-氣動襯膠蝶閥主要結構由閥體,閥瓣,閥座,閥杆及傳動操作機構等部件組成,閥座可脫卸構造,並可根據不同介質的物理化學特性,選用相應的耐高溫,耐低溫,耐腐蝕,耐光,耐老化材質。 廣泛用於電力、化工、冶金、鋼鐵、鍋爐、環保等流體管線上作為調節和截流使用,自動控製裝備有高品質電動執行機構或雙作用氣動執行器,可以實現自動啟閉功能。
執行標準
設計製造標準:GB/T 12238-2008
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
壓降:
如果壓降太大,會增加消耗。但是,應該知道的是,閥門並不是管道係統產生壓降的wei一因素,導致壓降的產生還有下列因素。
管道的流體截麵。管道內壁的摩擦力。
通過部件時流向的改變。脫硫蝶閥的流體特性相當於截止閥的三倍甚至更高,相當於同樣尺寸的閘閥的75%。
通用性:
脫硫蝶閥通過開啟/關閉和節流/平衡來對管道係統進行控製和調節。與閘閥或截止閥相比,脫硫蝶閥具有更好的"通用性"。由於脫硫蝶閥能夠各種表麵處理技術和選擇彈性材料管道,所以脫硫蝶閥具有 強的化學防腐性能。
外形及結構尺寸
| 公稱通徑(DN) | L | D | D1 | Z-Ф | H | H1 | A | B |
| 40 | 33 | 150 | 110 | 4-18 | 220 | 150 | 270 | 118 |
| 50 | 43 | 165 | 125 | 4-18 | 270 | 190 | 270 | 118 |
| 65 | 46 | 185 | 145 | 4-18 | 295 | 205 | 270 | 118 |
| 80 | 46 | 200 | 160 | 8-18 | 305 | 210 | 270 | 118 |
| 100 | 52 | 220 | 180 | 8-18 | 340 | 215 | 270 | 118 |
| 125 | 56 | 250 | 210 | 8-18 | 370 | 245 | 310 | 118 |
| 150 | 56 | 285 | 240 | 8-22 | 395 | 255 | 310 | 118 |
| 200 | 60 | 340 | 295 | 8-22 | 475 | 300 | 370 | 165 |
