- 蝶閥
- 氣動高溫蝶閥
- D6412.5
- D6412.5-氣動高溫蝶閥
- 41
上一個：手動對夾蝶閥 下一個:渦輪蝸杆煙氣蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D6412.5-氣動高溫蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
D6412.5-氣動高溫蝶閥產品說明書資料介紹

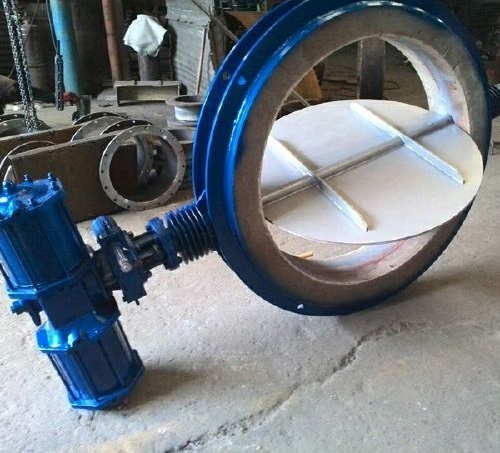

D6412.5-氣動高溫蝶閥由高溫蝶閥閥體部件、氣動執行機構、三聯件組成。加裝氣動定位器可調節，加長散熱支架保護操作執行器，為避免管道中粉塵顆粒影響閥門密封，磨損或卡住閥板，在閥體底部裝有吹掃管，用來吹掃閥體，保證閥門的密封性，閥板應設置偏心量以防止受熱漲引起的蝶閥卡澀現象。廣泛用於環保、冶金、礦山、電力等工業生產過程中用於自動控製或遠程控製管路中的流量。
工作原理
當需要自動操作時，電磁閥通電，電磁閥的閥芯切換動作，一向進氣，另一向排氣，使氣源經空氣過濾減壓器到電磁閥控製氣缸，作上下動作，從而帶動了曲柄和閥杆，使閥板在閥體內作90°轉動，從而達切斷的目的。
優勢特點高溫不卡死
在使用過程中，閥門熱脹冷縮的影響會導致閥杆和填料處抱死，閥板與閥座卡死。或者餘量多導致介質外漏和內漏泄漏率過大。在加工之前會根據溫度選擇合適的材料，並根據材質和厚度算出膨脹量。在保證低漏率的情況下閥門不會出現抱死或者卡死現象。
澆注料不垮塌
市場上大多采用散纖維棉加粘合劑或用纖維模塊堆砌在割出內腔。這樣會導致材料鬆散，密度不夠，在閥門動作一段時間後很容易垮塌。采用高溫澆注料或采用*陶瓷纖維異形件，具有重量輕，密度高，耐高溫，不變形等特點。
不壞死在使用
過程中，高溫透過閥杆熱傳導到達閥杆頂端，破壞執行器電路或者密封圈等，造成閥門壞死。高溫閥門在閥杆連接處增加斷層處理，減少熱量；並加長閥杆增加散熱片，減少高溫對閥門的損壞。
注意零件材料
性能參數
連接形式：法蘭式
公稱通徑：DN250～DN1600
公稱壓力：PN0.06
試驗壓力：公稱壓力×0.09倍
外表噴塗：噴漆
驅動形式：氣動
適用溫度：≤1150℃
適用介質：高溫煙氣（無粉塵）
安裝與維護
1、安裝時氣路管線應用壓縮空氣吹掃幹淨，並要檢查接頭是否嚴密可靠。
2、接入輸入標準信號，進行蝶閥轉角始點與終點偏差，基本誤差、死區及作用形式的檢查。
3、使用的環境溫度為-25~600C、相對濕度≤95%。
4、蝶閥使用的氣源壓力應穩定在0.5+0.01MPa
10%範圍內，氣源應經過除塵、脫水、除油等淨化處理。
5、定位器一般不必修理，隻需將定位器內的恒流孔部件擰下，加以清洗即可。
6、該閥在向管道中安裝時要保證閥座與管道同軸，並在兩端法蘭和閥體法蘭之間夾入相應的墊片。和該閥聯接的兩側管路法蘭平麵必須保證平行。
選用須知
1、產品名稱、型號、公稱通徑、公稱壓力、工作溫度、作用方式、輸入信號、電源電壓、氣源壓力、切斷時間、泄漏率、閥材料。
2、特殊要求：防爆、禁油、耐腐蝕。
3、如需附件：閥門定位器、回信器、始終點行程開關、電磁閥等
4、其它特殊要求請與本廠技術科溝通，並可按用戶要求進行設計製造。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D6412.5-氣動高溫蝶閥產品，請您根據D6412.5-氣動高溫蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D6412.5-氣動高溫蝶閥產品說明書資料介紹
D6412.5-氣動高溫蝶閥由高溫蝶閥閥體部件、氣動執行機構、三聯件組成。加裝氣動定位器可調節，加長散熱支架保護操作執行器，為避免管道中粉塵顆粒影響閥門密封，磨損或卡住閥板，在閥體底部裝有吹掃管，用來吹掃閥體，保證閥門的密封性，閥板應設置偏心量以防止受熱漲引起的蝶閥卡澀現象。廣泛用於環保、冶金、礦山、電力等工業生產過程中用於自動控製或遠程控製管路中的流量。
工作原理
當需要自動操作時，電磁閥通電，電磁閥的閥芯切換動作，一向進氣，另一向排氣，使氣源經空氣過濾減壓器到電磁閥控製氣缸，作上下動作，從而帶動了曲柄和閥杆，使閥板在閥體內作90°轉動，從而達切斷的目的。
優勢特點高溫不卡死
在使用過程中，閥門熱脹冷縮的影響會導致閥杆和填料處抱死，閥板與閥座卡死。或者餘量多導致介質外漏和內漏泄漏率過大。在加工之前會根據溫度選擇合適的材料，並根據材質和厚度算出膨脹量。在保證低漏率的情況下閥門不會出現抱死或者卡死現象。
澆注料不垮塌
市場上大多采用散纖維棉加粘合劑或用纖維模塊堆砌在割出內腔。這樣會導致材料鬆散，密度不夠，在閥門動作一段時間後很容易垮塌。采用高溫澆注料或采用*陶瓷纖維異形件，具有重量輕，密度高，耐高溫，不變形等特點。
不壞死在使用
過程中，高溫透過閥杆熱傳導到達閥杆頂端，破壞執行器電路或者密封圈等，造成閥門壞死。高溫閥門在閥杆連接處增加斷層處理，減少熱量；並加長閥杆增加散熱片，減少高溫對閥門的損壞。
注意零件材料
| 零件名稱 | 閥體 | 蝶板 | 閥杆 | 填料 | 內襯 |
| 材料 | Q235B | 2520 | 2520 | 石墨 | 耐高溫澆注料 |
連接形式：法蘭式
公稱通徑：DN250～DN1600
公稱壓力：PN0.06
試驗壓力：公稱壓力×0.09倍
外表噴塗：噴漆
驅動形式：氣動
適用溫度：≤1150℃
適用介質：高溫煙氣（無粉塵）
安裝與維護
1、安裝時氣路管線應用壓縮空氣吹掃幹淨，並要檢查接頭是否嚴密可靠。
2、接入輸入標準信號，進行蝶閥轉角始點與終點偏差，基本誤差、死區及作用形式的檢查。
3、使用的環境溫度為-25~600C、相對濕度≤95%。
4、蝶閥使用的氣源壓力應穩定在0.5+0.01MPa
10%範圍內，氣源應經過除塵、脫水、除油等淨化處理。
5、定位器一般不必修理，隻需將定位器內的恒流孔部件擰下，加以清洗即可。
6、該閥在向管道中安裝時要保證閥座與管道同軸，並在兩端法蘭和閥體法蘭之間夾入相應的墊片。和該閥聯接的兩側管路法蘭平麵必須保證平行。
選用須知
1、產品名稱、型號、公稱通徑、公稱壓力、工作溫度、作用方式、輸入信號、電源電壓、氣源壓力、切斷時間、泄漏率、閥材料。
2、特殊要求：防爆、禁油、耐腐蝕。
3、如需附件：閥門定位器、回信器、始終點行程開關、電磁閥等
4、其它特殊要求請與本廠技術科溝通，並可按用戶要求進行設計製造。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D6412.5-氣動高溫蝶閥產品，請您根據D6412.5-氣動高溫蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
