PN10-曝氣管道高溫蝶閥產品說明書資料介紹

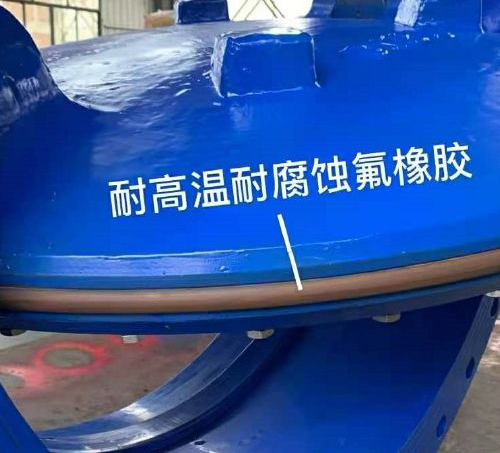

PN10-曝氣管道高溫蝶閥由閥體+閥板+密封圈+驅動裝置四大部分組合而成。采用氟橡膠密封,具備長期耐高溫、耐酸堿等特點,彌補了常規蝶閥不耐高溫的缺陷,適用於水蒸氣或熱空氣管道,如汙水處理廠的曝氣管道,或者鼓風機出口處等長期高溫工況。可以廣泛用於的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和接通/切斷流體使用。
結構原理
偏心原理設計,彈性密封和硬軟多層密封兼容的加工新工藝,使蝶閥在運行工作時,減少其扭矩力,達到省力,節能之功能。從而確保整體的抗腐蝕.耐高溫.,抗靡損的可靠性。適用溫度: -19℃~80℃
產品特點
1、雙偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能
2、蝶板密封麵堆焊不鏽鋼,密封麵耐磨損,使用壽命長
3、密封圈選用NBR橡膠製作,具有耐腐蝕,使用壽命長等特點
4、大規格蝶板采用絎架結構,強度高,過流麵積大,流阻小
5、驅動裝置可以多工位(旋轉90°或180°)安裝,便於用戶使用
執行標準
設計規範:GB/T12238
結構長度:GB/T12221
法蘭連接:GB/T9113
試驗與檢驗:GB/T13927
產品標識:GB/T12220
性能參數
零件材料
外形尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PN10-曝氣管道高溫蝶閥產品,請您根據PN10-曝氣管道高溫蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
PN10-曝氣管道高溫蝶閥產品說明書資料介紹
PN10-曝氣管道高溫蝶閥由閥體+閥板+密封圈+驅動裝置四大部分組合而成。采用氟橡膠密封,具備長期耐高溫、耐酸堿等特點,彌補了常規蝶閥不耐高溫的缺陷,適用於水蒸氣或熱空氣管道,如汙水處理廠的曝氣管道,或者鼓風機出口處等長期高溫工況。可以廣泛用於的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和接通/切斷流體使用。
結構原理
偏心原理設計,彈性密封和硬軟多層密封兼容的加工新工藝,使蝶閥在運行工作時,減少其扭矩力,達到省力,節能之功能。從而確保整體的抗腐蝕.耐高溫.,抗靡損的可靠性。適用溫度: -19℃~80℃
產品特點
1、雙偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能
2、蝶板密封麵堆焊不鏽鋼,密封麵耐磨損,使用壽命長
3、密封圈選用NBR橡膠製作,具有耐腐蝕,使用壽命長等特點
4、大規格蝶板采用絎架結構,強度高,過流麵積大,流阻小
5、驅動裝置可以多工位(旋轉90°或180°)安裝,便於用戶使用
執行標準
設計規範:GB/T12238
結構長度:GB/T12221
法蘭連接:GB/T9113
試驗與檢驗:GB/T13927
產品標識:GB/T12220
性能參數
| 公稱通經DN(mm) | 50~2000 | |||
| 公稱藥理PN(MPa) | 0.6 | 1 | 1.6 | 2.5 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 適用溫度 | 碳鋼:-29℃~425℃不鏽鋼:-40℃~650℃ | |||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | |||
| 泄漏率 | 符合GB/T13927-92標準 | |||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 | |||
| 零件名稱 | 材料 |
| 閥體 | WCB、合金鋼、不鏽鋼、QT450-10 |
| 蝶板 | WCB、合金鋼、不鏽鋼、QT450-10 |
| 閥軸 | 2Cr13不鏽鋼、合金鋼 |
| 密封圈 | 不鏽鋼圈 |
| 填料 | 柔性石墨 |
| 公稱通徑 | 結構長度 | H | 外形尺寸(參考值) | ||||||||||
| DN | L | D343 | D643 | D943 | |||||||||
| 毫米mm | 英寸inch | 短係列 | 長係列 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | |
| 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 65 | 21/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 |
| 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 |
| 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 |
| 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 |
| 200 | 8 | 152 | 230 | 200 | 760 | 400 | 425 | 850 | 250 | 170 | 775 | 300 | 315 |
| 250 | 10 | 165 | 250 | 243 | 830 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 |
| 300 | 12 | 178 | 270 | 250 | 895 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 |
| 350 | 14 | 190 | 290 | 280 | 950 | 450 | 560 | 1075 | 450 | 220 | 1140 | 300 | 315 |
| 400 | 16 | 216 | 310 | 305 | 1190 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 |
| 450 | 18 | 222 | 330 | 350 | 1255 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 714 |
| 500 | 20 | 229 | 350 | 380 | 1305 | 535 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 |
| 600 | 24 | 267 | 390 | 445 | 1340 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 |
| 700 | 28 | 292 | 430 | 480 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 |
| 800 | 32 | 318 | 470 | 530 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 |
| 900 | 36 | 330 | 510 | 580 | 1810 | 750 | 550 | 1965 | 1250 | 380 | 2255 | 785 | 863 |
| 1000 | 40 | 410 | 550 | 650 | 1960 | 900 | 750 | 2015 | 1250 | 380 | 2380 | 785 | 863 |
| 1200 | 48 | 470 | 630 | 760 | 2250 | 1000 | 925 | 2250 | 1250 | 380 | 2640 | 785 | 863 |
| 1400 | 56 | 530 | 710 | 850 | 2435 | 1000 | 925 | - | - | - | 2886 | - | - |
| 1600 | 64 | 600 | 790 | 1030 | 2780 | 1000 | 925 | - | - | - | 3156 | - | - |
| 1800 | 72 | 670 | 870 | 1230 | 3020 | 1100 | 980 | - | - | - | 3421 | - | - |
| 2000 | 80 | 760 | 950 | 1350 | 3270 | 1100 | 980 | - | - | - | 3685 | - | - |
