  • 通用閥門
  • 液動法蘭閘閥
  • Z741WTH10~16

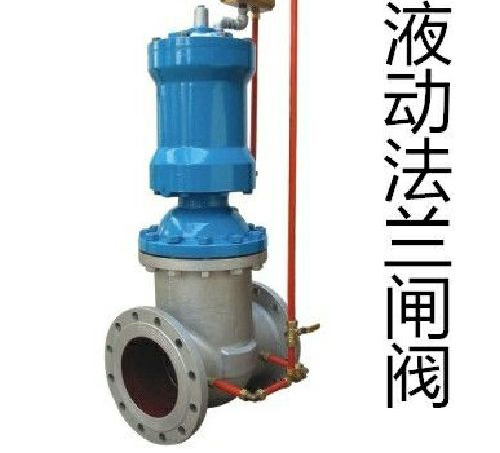

  • Z741WTH10~16-液動法蘭閘閥
  • 96
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z741WTH10~16-液動法蘭閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Z741WTH10~16-液動法蘭閘閥:法蘭連接的楔式法蘭閘閥，液動執行器控製開關，明杆單閘板，密封麵材質可以堆焊銅或者不鏽鋼也可以本體不堆焊，閥體材質鑄鐵碳鋼不鏽鋼可選，10~16壓力，通經DN200（國標），適用溫度：-29℃~425℃，廣泛適用於石油、化工、製藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
Z741WTH10~16-液動法蘭閘閥型號編製：
Z741WTH-10
閥門代號執行機構作用方式連接形式結構形式密封材質公稱壓力閥體材質
Z：閘閥3：渦輪B：常閉1：楔式閘閥H：Cr13係列不鏽鋼10:1.0MPa無：鑄鐵
7：液動K：常開4：梅花形T：銅合金16:1.6MPaC:WCB
　9：電動S:帶手動7：圓形W：本體密封25:2.5MPaP：304
　無：手柄　　40:4.0MPaR：316
Z741WTH10~16-液動法蘭閘閥特點:
1、機、電、液、儀 ，實現現場控製，集中監控或自動控製。
2、無級調力，運行平穩，衝擊力小，適用於較高壓力場合。
3、節能，液壓傳動效率高達80%
4、閥門整體結構緊湊，體積小，無需液壓泵站。 5、可控製任意閥位並可鎖定。
Z741WTH10~16-液動法蘭閘閥執行標準:
設計製造: JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94
試驗與驗收 : GB/T13927-92
Z741WTH10~16-液動法蘭閘閥性能參數:
型號PN工作壓力適用溫度適用介質材料
(Mpa)（℃）閥體、閥蓋閘板閥體密封圈閥杆填料
Z741T-10101≤80水、蒸汽、油品等灰鑄鐵灰鑄鐵鑲或堆焊銅合金灰鑄鐵或堆焊銅合金碳素鋼或鉻不鏽鋼石棉石墨
Z741W-10油品、煤氣等然鑄鐵本體材料然鑄鐵本體材料
Z741WTH10~16-液動法蘭閘閥零部件材質:
型號零件名稱
閥體、閥蓋閘板閥體密封圈閥杆填料
Z741T-10灰鑄鐵灰鑄鐵鑲或堆焊銅合金灰鑄鐵鑲或堆焊銅合金碳素鋼或鉻不鏽鋼石棉石墨
Z741W-10灰鑄鐵本體材料灰鑄鐵本體材料
Z741WTH10~16-液動法蘭閘閥結構尺寸:
DNLDD1D2bz×ΦdHH1D0重量/kg
100230215180155228×Φ1852564121062
150280280240210248×Φ23733898275115
200330335295265268×Φ239091113335170
2503803903503202812×Φ2310551305370255
3004204404003682812×Φ2313151635410345
3504505004604283016×Φ2313261697485515
4004805655154823216×Φ2515151925515665
Z741WTH10~16-液動法蘭閘閥結構尺寸圖:
安裝注意事項:
1.安裝前須檢查閥門腔內和密封麵等部位，不允許有汙物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前， 校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求*性；
5.用戶在安裝閥門時， 預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7. 定期保養，不得隨意碰撞及擠壓，以免影響密封。
8.安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
