- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 氣動法蘭閘閥
- Z641H16

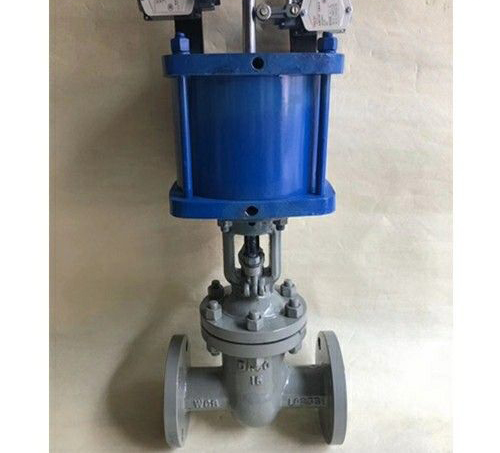

- Z641H16-氣動法蘭閘閥
- 97
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z641H16-氣動法蘭閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Z641H16-氣動法蘭閘閥借助壓縮空氣驅動的閥門，閘閥關閉時，密封麵可以隻依靠介質壓力來密封，即依靠介質壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封，這就是自密封。大部分閘閥是強製密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封麵的密封性。
特點:
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量係數小
2、密封麵不鏽鋼和硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準:
設計規範:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數:
部件材質:
安裝注事事項:
1、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z641H16-氣動法蘭閘閥產品，請您根據Z641H16-氣動法蘭閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Z641H16-氣動法蘭閘閥借助壓縮空氣驅動的閥門，閘閥關閉時，密封麵可以隻依靠介質壓力來密封，即依靠介質壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封，這就是自密封。大部分閘閥是強製密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封麵的密封性。
| Z | 6 | 4 | 1 | H | -16 | C | |
| 閥門代號 | 執行機構 | 作用方式 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
| Z：閘閥 | 3：渦輪 | B：常閉 | 1：螺紋 | 1：明杆單閘板楔式 | H：C13係列不鏽鋼 | 10:1.0MPa | 無：鑄鐵 |
| 6：氣動 | K：常開 | 4：法蘭 | 4：明杆雙閘板平行式 | Y：STL合金 | 16:1.6MPa | C:WCB | |
| 9：電動 | 7：對夾 | 5:暗杆單閘板楔式 | F:四氟 | 25:2.5MPa | P：304 | ||
| 無：手柄 | 40:4.0MPa | R：316 |
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量係數小
2、密封麵不鏽鋼和硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準:
設計規範:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數:
| 殼體材料 | 適用介質 | 適用溫度（℃） |
| 碳素鋼（C型） | 水、蒸汽、油品 | ≤425 |
| 鉻鎳鈦鋼（P型） | 硝酸類 | ≤200 |
| 鉻鎳鉬鈦鋼（R型） | 醋酸類 | ≤200 |
| 鉻鉬鋼（I型） | 水、蒸汽、油品 | ≤550 |
| 閥體、閥蓋、閥板 | 鑄鋼 |
| 閥體及閘板的密封麵 | 合金鋼,不鏽鋼 |
| 閥杆 | 不鏽鋼 |
| 雙頭螺栓 | 35號鋼 |
| 氣缸 | 鋁合金 |
| 活塞 | 鑄鋁合金 |
| 手動螺母 | 青銅 |
| 密封圈 | 石棉橡膠板、纏繞式金屬石墨墊片 |
| 活塞環及軸環 | 耐油橡膠○型圈 |
| 填料函 | 石墨石棉繩 |
1、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
