- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 卡套氣動球閥
- Q691F160P
- Q691F160P-卡套氣動球閥
- 96
上一個：防爆電動球閥 下一個:鋁電池氣動陶瓷球閥門
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q691F160P-卡套氣動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

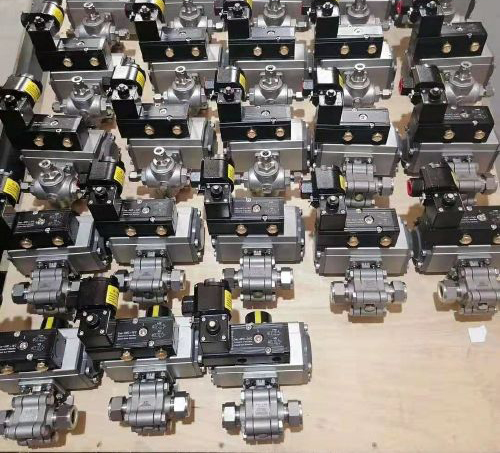

Q691F160P-卡套氣動球閥產品說明書資料介紹
Q691F160P-卡套氣動球閥公製管接頭尺寸：2~12mm，公稱壓力PN16.0MPa，304材質，尼龍閥座密封，適用於水處理設備、化工設備、石化設備、石油設備、造紙設備等等，進，卡套螺母向前運動推動後卡套向前，同時後卡套推動前卡套向前運動。具有結構簡單、體積小、重量輕、密封可靠、操作方便、啟閉靈活、適用性廣等優點。
具有結構簡單、使用方便和不用焊接等。但在中高壓液壓係統中，若操作不當往往會造成泄漏，影響其使用。主要由具有24度錐形孔的接頭體1、帶尖銳內刃的卡套2和起壓緊作用的壓緊螺母三部分組成。旋緊螺母3時，卡套2被推進24度的錐孔中並隨之變形，使卡套與接頭體內錐麵形成球麵接觸密封；同時，卡套的內刃口嵌入鋼管4的外壁，在外壁上壓出一個環行凹槽，從而起到可靠密封的作用。鋼管選擇消除應力退火的20#精拔管，這樣卡套內刃嵌入鋼管外表麵，起到可靠密封作用。
性能參數表
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q691F160P-卡套氣動球閥產品，請您根據Q691F160P-卡套氣動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q691F160P-卡套氣動球閥產品說明書資料介紹
Q691F160P-卡套氣動球閥公製管接頭尺寸：2~12mm，公稱壓力PN16.0MPa，304材質，尼龍閥座密封，適用於水處理設備、化工設備、石化設備、石油設備、造紙設備等等，進，卡套螺母向前運動推動後卡套向前，同時後卡套推動前卡套向前運動。具有結構簡單、體積小、重量輕、密封可靠、操作方便、啟閉靈活、適用性廣等優點。
具有結構簡單、使用方便和不用焊接等。但在中高壓液壓係統中，若操作不當往往會造成泄漏，影響其使用。主要由具有24度錐形孔的接頭體1、帶尖銳內刃的卡套2和起壓緊作用的壓緊螺母三部分組成。旋緊螺母3時，卡套2被推進24度的錐孔中並隨之變形，使卡套與接頭體內錐麵形成球麵接觸密封；同時，卡套的內刃口嵌入鋼管4的外壁，在外壁上壓出一個環行凹槽，從而起到可靠密封的作用。鋼管選擇消除應力退火的20#精拔管，這樣卡套內刃嵌入鋼管外表麵，起到可靠密封作用。
性能參數表
| 產品名稱： | Q691F160P-卡套氣動球閥 | 產品型號： | |
| 驅動方式： | 氣動 | 連接形式： | 卡套 |
| 設計製造標準： | GB/T12237-2007 | 檢驗標準： | GB13927 |
| 控製電壓： | DC24V AC220/380V | 防護等級： | IP67 |
| 防爆等級： | 無 | 控製方式： | 無源觸點 |
| 結構形式： | 浮球式 | 密封結構： | 軟密封 |
| 壓力範圍： | 16.0MPa | 公稱通徑： | DN2-12 |
| 適用介質： | ?氣體類 | 耐受溫度： | ≤150℃ |
| 常用材質： | 不鏽鋼 | 銘牌： | Sh奇眾品牌 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q691F160P-卡套氣動球閥產品，請您根據Q691F160P-卡套氣動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
