Q9B41PN16~25
Q9B41PN16~25-防爆電動球閥
97

上一個：三段式氣動球閥下一個:卡套氣動球閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q9B41PN16~25-防爆電動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q9B41PN16~25-防爆電動球閥產品說明書資料介紹
Q9B41PN16~25-防爆電動球閥區別於不防爆的是在於電動執行器，殼體厚、密封圈耐高溫、老化安全等級高，可以有效隔離易燃易爆氣體場合防止電火花引起爆炸事故，用戶在選用時請提供防爆等級供廠家選型。閥門密封圈了特殊的加工工藝和新密封材料，使球體表麵粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥杆驅動球體旋轉，使介質順利通過。適用於易燃易爆場合。也可輸入4-20mADC信號及電源控製閥門的開度，實現對壓力、流量、溫度、液位等參數的調節。
型號編製說明

Q	9	B	4	1	F	-16~25	C
閥門代號	執行機構	執行器功能	連接形式	結構形式	密封材質	公稱壓力	閥體材質
Q：球閥	3：渦輪	無：普通	1：螺紋	1：直通浮動	F：四氟	10:1.0MPa	C：碳鋼
VQ：V型球閥	6：氣動	B：防爆	4：法蘭	4：L型三通	F46：全襯	16:1.6MPa	P：304
	9：電動		7：對夾	5：T型三通	H：合金	25:2.5MPa	R：316
	無：手柄			7：固定式	Y：硬質合金	40:4.0MPa	RL：316L

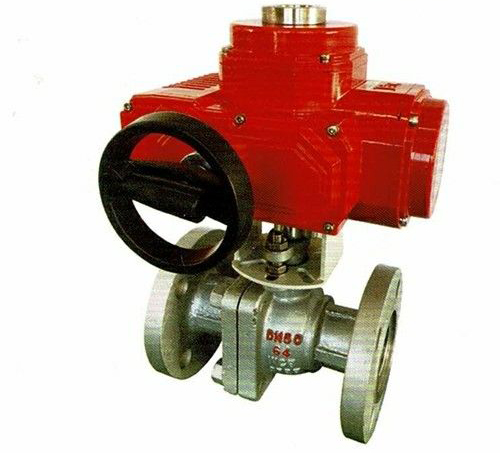

Q9B41PN16~25-防爆電動球閥圖片
產品特點
1、開關迅速方便，隻要球體轉動90°就完成了全開或全關動作，實現快速啟閉。
2、雙向密封密封性能好,閥座聚四氟乙烯材料。
3、由於浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生一定的位移並緊壓在出口端的密封麵上，而且密封力隨著介質壓力的增加而增大。
4、閥杆防吹出和防靜電結構設計。
5、上法蘭ISO5211執行機構安裝平台。方便安裝電動、氣動執行器，節省安裝空間。
設計標準
1、設計與製造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
零部件材質

零部件材質
閥體		ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥杆		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座	聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片	聚四氟乙烯PTFE 不鏽鋼/柔性石墨齒形墊片
閥杆座	聚四氟乙烯PTFE 不鏽鋼/柔性石墨
填料	聚四氟乙烯PTFE 增強柔性石墨
填料壓蓋		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29℃～300℃(對位聚笨 PPL)
介質	水蒸汽油品	硝酸類	強氧化介質	醋酸類	尿素類

性能參數

性能參數表
公稱通徑 mm	15	20	25	32	40	50	80	100
額定流量係數Kv	20	38	72	110	170	270	510	940
公稱壓力 MPa	1.0；1.6；6.4
額定轉角 °	0～90
流量特性	快開
介質溫度 ℃	-20～120
閥體材質	HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質	1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號	PN10、16	361NKR-05
341NKR-05
PN64	361NK(X)R-10
341NK(B)R-10

電動裝置技術參數

電動裝置技術參數
型號	大輸出扭距	動作時間 60/50HZ	大軸徑	電機 F級	額定電流（A）50HZ	手輪轉數	重量
單相	三相
N·m	90°	mm	W	110V	220V	380V	440V	N	kg
008	80	13/16	φ20	15	1.2	0.45	N/A	N/A	10	7.4
015	150	21/25	φ22	40	1.65	0.88	0.31	0.3	11	13
020	200	21/25	φ22	40	1.67	0.89	0.31	0.3	11	13
030	300	26/31	φ35	40	1.85	0.92	0.35	0.34	13.5	23
050	500	26/31	φ35	90	3.6	1.55	0.59	0.58	13.5	24
060	600	26/31	φ35	90	3.65	1.6	0.6	0.59	13.5	24
080	800	31/37	φ45	180	4.1	2.15	0.85	0.79	16.5	29
120	1200	31/37	φ45	180	4.2	2.35	0.87	0.81	16.5	29
200	2000	93/112	φ65	180	4.1	2.15	0.85	0.79	49.5	78
300	3000	93/112	φ65	180	4.2	2.35	0.87	0.81	49.5	78

外形結構尺寸

Q9B41PN16~25-防爆電動球閥型號	通徑	L	H	1.6MPa	2.5MPa	電動執行器選配
DN	D	D1	n-d	D	D1	n-d	AC220V/AC380V
Q9B41F	15	130	106	95	65	4/14	95	65	4/14	05
20	140	113	105	75	4/14	105	75	4/14	05
25	150	116	115	85	4/14	115	85	4/14	05
32	165	144	135	100	4/18	135	100	4/18	05
40	180	158	145	110	4/18	145	110	4/18	08
50	200	164	160	125	4/18	165	125	4/18	10
65	220	188	180	145	4/18	185	145	8/18	15
80	250	214	195	160	8/18	200	160	8/18	20
100	280	235	215	180	8/18	235	190	8/23	30
125	320	270	245	210	8/18	270	220	8/25	60
150	360	292	280	240	8/23	300	250	8/25	120
200	400	390	340	295	12/23	360	310	12/25	200
250	450	410	405	355	12/25	425	370	12/30	300

訂貨注意事項
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控製類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
安裝注意事項:
1.安裝施工小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對於閥杆。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥杆。還要清除閥內的雜物。
3.球閥起吊時，繩子不要係在手輪或閥杆上，以免損壞這些部件，應該係在閥體上。
4.對於球閥所連接的管路，一定要清掃幹淨。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封麵，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。 6.球閥不能用作節流。
7.帶傳動機構的球閥應直立安裝。
