產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 止回閥
- 升降式止回閥
- H41H
- H41H-升降式止回閥
- 100
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H41H-升降式止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

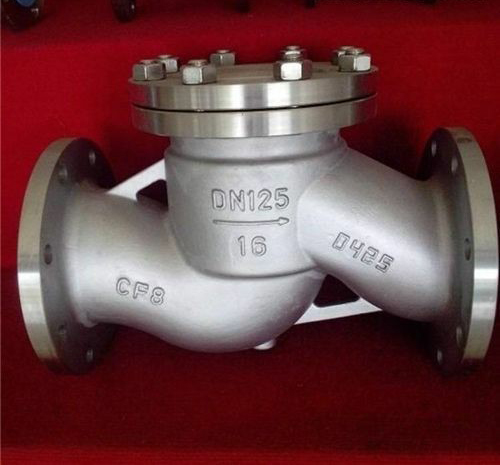

法蘭H41H-升降式止回閥產品概述:
法蘭止回閥嚴格按GB12235標準設計製造,閥瓣沿著中心定位作升降運動,襯套采用耐磨性能好,摩擦係數小的特殊材料製作,動作靈活可靠.密封性能優良。產品廣泛應用於石油、化工、製藥、電力行業等各種工況的管路上。
H41H-升降式止回閥主要性能規範
設計製造:GB12235
結構長度:GB12221
連接法蘭:JB/T79-1994
試驗與檢驗:JB/T9092-1999
止回閥主要連接尺寸.。此閥門除了閥瓣可以自由地升降之外,其餘部分如同截止閥一樣,流體壓力使閥瓣從閥座密封麵上抬起,介質回流導致閥瓣回落到閥座上
主要連接尺寸.

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H41H-升降式止回閥產品,請您根據H41H-升降式止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
法蘭H41H-升降式止回閥產品概述:
法蘭止回閥嚴格按GB12235標準設計製造,閥瓣沿著中心定位作升降運動,襯套采用耐磨性能好,摩擦係數小的特殊材料製作,動作靈活可靠.密封性能優良。產品廣泛應用於石油、化工、製藥、電力行業等各種工況的管路上。
H41H-升降式止回閥主要性能規範
試驗壓力 | 公稱壓力(MPa) | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
| 殼體試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
| 閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
| 工作溫度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
| 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 水、蒸汽 | 水、蒸汽 |
設計製造:GB12235
結構長度:GB12221
連接法蘭:JB/T79-1994
試驗與檢驗:JB/T9092-1999
止回閥主要連接尺寸.。此閥門除了閥瓣可以自由地升降之外,其餘部分如同截止閥一樣,流體壓力使閥瓣從閥座密封麵上抬起,介質回流導致閥瓣回落到閥座上
主要連接尺寸.
公稱通徑 | PN1.6/2.5/4.0MPa | PN6.4MPa | PN10.0MPa | |||
L | H | L | H | L | H | |
| DN32 | 180 | 100 | 260 | 160 | 260 | 165 |
| DN40 | 200 | 110 | 260 | 165 | 260 | 170 |
| DN50 | 230 | 115 | 300 | 170 | 300 | 175 |
| DN65 | 290 | 140 | 340 | 185 | 340 | 190 |
| DN80 | 310 | 170 | 380 | 205 | 380 | 235 |
| DN100 | 350 | 200 | 430 | 230 | 430 | 265 |
| DN125 | 400 | 230 | 500 | 265 | 500 | 310 |
| DN150 | 480 | 255 | 550 | 310 | 550 | 350 |
| DN200 | 600 | 285 | 650 | 350 | 650 | 400 |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H41H-升降式止回閥產品,請您根據H41H-升降式止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
