  • 球閥

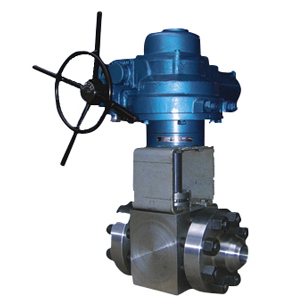

  • Q961Y高溫高壓硬密封球閥
  • Q961Y高溫高壓硬密封球閥
  • Q961Y高溫高壓硬密封球閥
  • 368
上一個:玻璃鋼球閥  下一個:氣動鎖渣閥、鎖渣球閥
Q961Y-P5414V型球閥借助驅動機構帶動閥軸轉動90°.。此時,固定在閥軸上的閥瓣同步旋轉順時針旋轉90°。順時針旋轉,閥瓣進入閥座,在彈簧預緊力作用下,閥瓣壓緊閥座達到一定密封比壓,實現密封而關閉閥門。逆時針旋轉時,閥瓣通道與閥體通道逐漸貫通,旋轉90°時,閥門為全開狀態。
Q961Y高溫高壓硬密封球閥設計參照標準
1、公稱通徑與流道標準:GB/T12237-1989.BS5351-2000
2、法蘭連接尺寸標準:GB9113.GB9115、8-11-1989、GB12380、GB12384-1990、GB/T9182.1-1988、SH3406-1996
3、結構長度:GB-T15188.1-1994、ASME16.10-1992
4、壓力實驗:GB/T13927-1992
5、製造和驗收:JBT92092=JB/T3595-2002、GB12237-1989
適用範圍:
   該係列閥門適用於石油、化工、冶金、電力、輕紡、造紙、水利等各部門等高壓管路係統,同時還適用於汙水處理、蒸氣、空氣、煤氣、礦漿等弱腐蝕流體介質的輸送和截流、節流等。
Q961Y高溫高壓硬密封球閥主要技術性能參數
公稱壓力 32.0MPa
試驗壓力
強度試驗 48.0MPa
密封試驗 35.2MPa
最大允許工作壓力 15.68MPa
最高工作溫度 540℃
適用介質 水,蒸汽,油品等
Q961Y高溫高壓硬密封球閥主要零件材質
閥體 12Cr1MoV
彈簧 30W4Cr2Va
球體 Cr25Ni20+STl
對焊法蘭 12Cr1MoV
閥杆 Cr25Ni20
支架 316
閥座 12Cr1MoV+STL 閥座襯套 12Cr1MoV
Q961Y高溫高壓硬密封球閥連接尺寸表
DN L H H1 B B1 B2 B3
10 210 500 575 9 41 75 115
15 250 500 585 13 47 90 130
20 290 520 595 17 53 105 150
25 300 520 605 22 58 115 160
32 312 530 620 28 66 130 180
40 330 555 655 36 76 150 200
50 386 578 682 47 91 160 210
Q961Y高溫高壓硬密封球閥主要特點
1、本閥門閥體全部蠶蛹鉻鉬釩鋼製造,在高溫狀態下保證強度滿足工作要求
2、閥座與閥瓣密封比壓合理,加工精度高,操作輕便靈活
3、金屬硬密封,采用鈷鉻鎢合金,耐高溫高壓
4、電裝啟閉閥門可實行遠程操控
Q961Y高溫高壓硬密封球閥保管、安裝、使用和維護保養
1、閥門存放時,要放在通風幹燥之處,不允許放在露天和灰塵較多的場合,要保持閥門的清潔。使閥門處於微開啟位置,兩端口必須用專用的悶蓋堵嚴,防止灰塵和雜物進入密封副。
2、安裝前,核準閥門的各項技術參數:通徑、壓力、介質、工作溫度等是否符合要求,並清除長期存放或在運輸過程中的灰塵及雜物,檢查限位螺釘是否上緊(出廠前已調試好)
3、安裝時,必須校正管路法蘭端麵的平行度,兩端管路中心線是否同軸,清除管路中的雜物和汙垢,按照閥門上的介質流通方向安裝於管路上。一般情況下可安裝管路的任何位置,但是盡量采用水平安裝,這樣有利於閥門各轉動部位的潤滑,減少結巴對閥門使用中的影響。
