  • 蝶閥
  • 不鏽鋼硬密封蝶閥
  • D343W

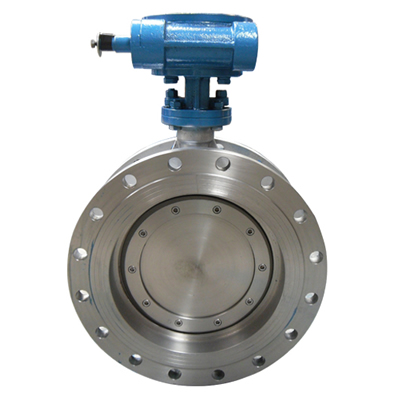

  • D343W不鏽鋼硬密封蝶閥
  • 774
上一個:法蘭不鏽鋼蝶閥  下一個:襯氟對夾蝶閥

我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多不鏽鋼硬密封蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

不鏽鋼硬密封蝶閥343W說明:D343W不鏽鋼硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用於介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封麵均采用不同硬度和不鏽鋼製作,具有良好的耐腐蝕性,使用壽命長,本閥雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。
不鏽鋼硬密封蝶閥D343W產品特點
1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
2、閥體不鏽鋼製作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封麵采用堆焊鈷基硬質合金,密封麵耐磨損,使用壽命長.
4、大規格蝶板采用絎架結構,強度高,過流麵積大,流阻小。
5、本閥具有雙向密封功能,安裝時不受介質流向的限製,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便於用戶使用。

D343W不鏽鋼硬密封蝶閥產品型號:D343W-10P、D343W-10R、D343W-10RL、D343W-16P、D343W-16R、D343W-16RL、D343W-25P、D343W-25R、D343W-25RL

不鏽鋼硬密封蝶閥D343W主要外形連接尺寸
D343W不鏽鋼硬密封蝶閥
不鏽鋼硬密封蝶閥D343W-150Lb主要外形連接尺寸

公稱通徑DN 尺寸
L D D1 D2 b Z-d
2" 50 108 152 120.5 92 16 4-19
2.5" 65 112 178 139.5 105 18 4-19
3" 80 114 190 152.5 127 19 4-19
4" 100 127 229 190.5 157 27 8-19
5" 125 140 254 216 186 27 8-22
6" 150 140 279 241.5 216 26 8-22
8" 200 152 343 298.5 270 29 8-22
10" 250 165 406 362 324 31 12-25
12" 300 178 483 532 381 32 12-25
14" 350 190 533 476 413 35 12-29
16" 400 216 597 540 470 37 16-29
18" 450 222 635 578 533 40 16-32
20" 500 229 699 635 584 43 20-32
24" 600 267 813 750 692 48 20-35
28" 700 292 927 864 800 71 28-35
32" 800 318 1060 978 914 81 28-41
36" 900 330 1168 1086 1022 90 32-41
40" 1000 410 1289 1200 1124 90 36-41
不鏽鋼硬密封蝶閥D343W-300Lb主要外形連接尺寸
公稱通徑DN 尺寸
L D D1 D2 b Z-d
2" 50 108 165 127 92 23 8-19
2.5 65 112 190 149 105 26 8-22
3" 80 114 210 168.5 127 29 8-22
4" 100 127 241 200 157 32 8-22
5" 125 140 279 235 186 35 8-22
6" 150 140 318 270 216 37 12-22
8" 200 152 381 330 270 42 12-25
10" 250 165 445 387.5 324 48 16-29
12" 300 178 521 451 381 51 16-32
14" 350 190 584 514.5 413 54 20-32
16" 400 216 648 571.5 470 58 20-35
18" 450 222 711 628.5 533 61 24-35
20" 500 229 775 686 584 64 24-35
24" 600 267 914 813 692 70 24-41
上海奇眾閥門訂貨須知: 我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的不鏽鋼硬密封蝶閥產品,請您根據不鏽鋼硬密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界領先的閥門製造商。
