我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多保溫夾套閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!
設計製造 結構長度 連接法蘭 壓力溫度等級 試驗與檢驗 GB12234 廠標 ANSI B16.5 ANSI B16.34 API598 JB/T 9092

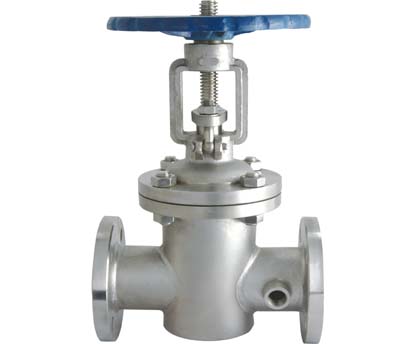

BZ41H/W保溫夾套閘閥適用於公稱壓力PN1.0~10.0MPa、Class150~600、JIS10K~20K,工作溫度-29~425℃(碳鋼)、-40~500℃(不鏽鋼)的管路上作啟閉用,並能保溫和防止介質結晶。選用不同的材質,可分別適用於重油、膠類、硝酸、醋酸、強氧化性介質及尿素等多種介質。
保溫夾套閘閥標準規範
API600
GB9112~9131
JB/T74~90
SH3006
HG20615~20635
閥體材料 A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。驅動方式 手動。連接形式 承插焊、內螺紋、對焊、法蘭。
保溫夾套閘閥產品範圍
|
公稱壓力 |
公稱通徑 DN/NPS | |||||
|
15 |
20 |
25 |
32 |
40 |
50 | |
|
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 | |
|
Class800 |
· |
· |
· |
· |
· |
· |
|
Class150 |
· |
· |
· |
· |
· |
· |
|
Class300 |
· |
· |
· |
· |
· |
· |
|
Class600 |
· |
· |
· |
· |
· |
· |
|
Class900 |
· |
· |
· |
· |
· |
· |
|
Class1500 |
· |
· |
· |
· |
· |
· |
|
Class2500 |
· |
· |
· |
· |
· |
· |
附加說明
保溫夾套閘閥的連接法蘭規格一般大於閥門的公稱通徑。
用戶無特殊說明,我公司一般按下表配製法蘭:
保溫夾套閘閥主要連接尺寸
|
閥門公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
法蘭規格 |
15×40 |
20×40 |
25×50 |
32×50 |
40×65 |
50×80 |
65×100 |
80×125 |
100×150 |
保溫夾套閘閥主要連接尺寸
|
閥門公稱通徑DN(mm) |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
法蘭規格 |
125×150 |
150×200 |
200×250 |
250×300 |
300×350 |
350×400 |
400×450 |
450×500 |
500×550 |
