產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 通用閥門

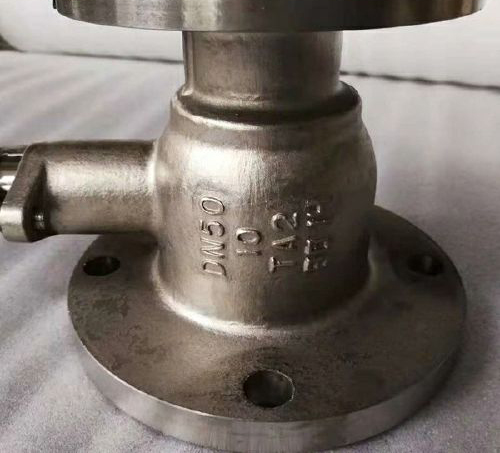

- 鈦合金放料球閥
- FQ41F16P
- FQ41F16P-鈦合金放料球閥
- 89
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多FQ41F16P-鈦合金放料球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
FQ41F16P-鈦合金放料球閥產品說明書資料介紹
FQ41F16P-鈦合金放料球閥設計製造按GB/T12237-2007標準,兩端法蘭尺寸不一樣,一邊大一邊小。閥座與端麵法蘭距離近,物料滯留少,結構緊湊,密封性能優越,用於精細化工、製藥、化工行業的反應鍋上,也可用在細軟顆粒介質輸送。耐磨耐溫,是牙膏行業、真空製膏鍋放料的理想產品。手動手柄,法蘭連接,內部四氟閥座密封,使用溫度-50℃+150℃根據密封材質選定,適用介質:氯離子、汙水等、顆粒物料、軟化物料,壓力0.6MPa ~1.6MPa。
產品特點
1、屬於閥一種,於放料使用。
2、用於物料的輸送,使用效果好。
3、物料滯留少,結構緊湊,密封性能優越。
執行標準:
設計製造:GB/T12237-2007
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
法蘭標準:GB9113/JB79
連接尺寸
外形圖

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的FQ41F16P-鈦合金放料球閥產品,請您根據FQ41F16P-鈦合金放料球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
FQ41F16P-鈦合金放料球閥產品說明書資料介紹
FQ41F16P-鈦合金放料球閥設計製造按GB/T12237-2007標準,兩端法蘭尺寸不一樣,一邊大一邊小。閥座與端麵法蘭距離近,物料滯留少,結構緊湊,密封性能優越,用於精細化工、製藥、化工行業的反應鍋上,也可用在細軟顆粒介質輸送。耐磨耐溫,是牙膏行業、真空製膏鍋放料的理想產品。手動手柄,法蘭連接,內部四氟閥座密封,使用溫度-50℃+150℃根據密封材質選定,適用介質:氯離子、汙水等、顆粒物料、軟化物料,壓力0.6MPa ~1.6MPa。
產品特點
1、屬於閥一種,於放料使用。
2、用於物料的輸送,使用效果好。
3、物料滯留少,結構緊湊,密封性能優越。
執行標準:
設計製造:GB/T12237-2007
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
法蘭標準:GB9113/JB79
連接尺寸
| 公稱通徑 | PN 0.6-1.6(MPa) 主要外形尺寸和連接尺寸 (mm) | 重量 | |||||||||
| DN | L | D | D1 | D2 | f | b | z-φd | D0 | H | kg | |
| 32 | 140 | 135/160 | 100/130 | 78/115 | 18/20 | 4-φ14/4-φ18 | 200 | 130 | 9 | ||
| 40 | 160 | 145/185 | 110/150 | 85/125 | 18/22 | 4-φ18/4-φ18 | 230 | 135 | 15 | ||
| 79 標 | 50 | 170 | 160/205 | 125/170 | 100/140 | 20/24 | 4-φ18/4-φ18 | 250 | 140 | 18 | |
| 80 | 200 | 195/245 | 160/200 | 130/175 | 22/26 | 4-φ18/8-φ18 | 300 | 205 | 35 | ||
| 69 標 | 50 | 170 | 160/230 | 125/190 | 100/140 | 20/24 | 4-φ18/8-φ14 | 250 | 140 | 18 | |
| 80 | 200 | 195/245 | 160/210 | 130/175 | 22/26 | 4-φ18/10-φ14 | 300 | 205 | 35 | ||
| 100 | 280 | 215/280 | 180/240 | 150/210 | 24/28 | 8-φ18/8-φ23 | 350 | 230 | 44 | ||
