  • 所屬係列:
  • 產品名稱:
  • 產品型號:
  • 關鍵字標簽:
  • 瀏覽次數:
  • 通用閥門
  • 襯氟對夾式止回閥
  • H71F4616

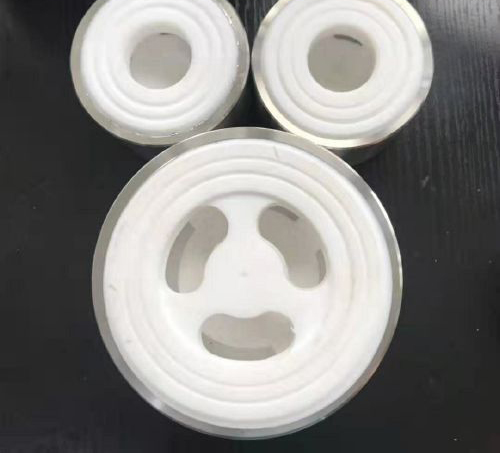

  • H71F4616-襯氟對夾式止回閥
  • 89
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H71F4616-襯氟對夾式止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
H71F4616-襯氟對夾式止回閥產品說明書資料介紹
H71F4616-襯氟對夾式止回閥又稱逆止閥(銷)軸與閥瓣設計為一體,全部襯FEP的(銷)軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內,啟閉靈活,密封可靠。除了閥體、閥瓣外,複位彈簧也全部包襯了耐腐蝕的氟塑料,設計合理的彈簧,使閥瓣在低壓區內也能產生足夠的密封比壓,保證密封的可靠性。
這種類型的閥門的作用是隻允許介質向一個方向流動,而且阻止方向流動。通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣作用於閥座,從而切斷流動。
工作原理
當介質按規定方向流動時,閥瓣受介質力的作用,被開啟;介質逆流時,因閥瓣自重和閥瓣受介質反向力的作用,使閥瓣與閥座的密封麵密合而關閉,達到阻止介質逆流的目的。
主要零件材料
閥 體:不鏽鋼內襯F46
閥 瓣:不鏽鋼內襯F46
閥 蓋:不鏽鋼內襯F46
特點
1、流道通暢、流體阻力小
2、閥瓣行程短、關閥衝擊力小
3、閥瓣關閉快速,水錘壓力小
4、水平或垂直管道均可使用,安裝方便
5、結構長度短,其結構長度隻有傳統法蘭止回閥的1/4~1/8
6、動作靈敏、密封性能好
7、體積孝重量輕、其重量隻有傳統法蘭止回閥的1/4~1/20
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
執行標準
設計製造標準:jb/t 8937
結構長度標準:gb/t 12221-2005
連接法蘭標準:gb/t 9113
試驗檢驗標準:gb/t 13927-2008
外形連接尺寸
公稱壓力公稱通徑尺寸(mm)重量配管法蘭(供參考)
PNDN(Kg)
MPammLDD2D3D4D5 螺栓孔中心螺栓螺栓直徑d螺栓
   圓直徑Dl數量長度Ll
PN1.0MPa151652152431400.12654M1275
PN1.6MPa201962193040500.24754M1290
 252270243647580.34854M1290
 322883314656680.531004M16100
 4031.593395566780.81104M16105
 5040108486578901.21254M16125
 65461286280951101.81454M16130
 805014276961101252.21608M16135
 10065162951151351503.41808M16150
 12590192110125132-92108M16180
 150106218127150158-142408M20210
外形連接圖
