- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 襯塑截止閥
- J41Fs16

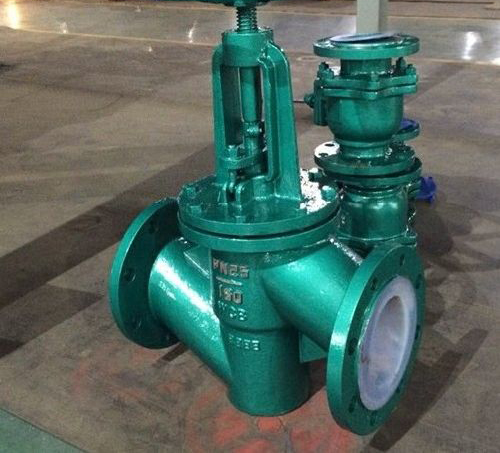

- J41Fs16-襯塑截止閥
- 89
上一個：氣動金屬雙閘閥 下一個:氣動幹灰閘閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41Fs16-襯塑截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
J41Fs16-襯塑截止閥產品說明書資料介紹：
J41Fs16-襯塑截止閥手動開關，法蘭連接，直通式，襯氟截止閥，內襯PTFE聚四氟乙烯，閥體碳鋼，16壓力，通經DN15-200，適用溫度-50～150℃ 的各種濃度的王水、流酸、鹽酸、qing氟酸和各種有機酸、強酸、強氧化劑，還適用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
鋼襯氟截止閥閥體內腔、閥蓋及閥杆等接觸介質部分均襯有氟塑料（F46），具有佳的耐腐蝕性能，且有外型美觀、強度高、經久耐用的特點。廣泛使用於石油、化工、染化、製酸製堿等行業，是目前防腐設備較理想的選擇。
特點
1.結構簡單，製造和維修比較方便。
2.工作行程小，啟閉時間短。
3.密封性好，密封麵間磨擦力小，壽命較長。
缺點
1.流體阻力大，開啟和關閉時所需力較大。
2.不適用於帶顆粒、粘度較大、易結焦的介質。
3.調節性能較差。
執行標準
設計規範：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78JB/T 79；
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規範：JB/T 7928
性能參數
外形結構尺寸
結構尺寸圖
安裝與維護注意事項
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上
2、手輪、手柄及傳動機構，不允許作起吊用
3、介質的流向應與閥體所示箭頭方向*
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41Fs16-襯塑截止閥產品，請您根據J41Fs16-襯塑截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
J41Fs16-襯塑截止閥產品說明書資料介紹：
J41Fs16-襯塑截止閥手動開關，法蘭連接，直通式，襯氟截止閥，內襯PTFE聚四氟乙烯，閥體碳鋼，16壓力，通經DN15-200，適用溫度-50～150℃ 的各種濃度的王水、流酸、鹽酸、qing氟酸和各種有機酸、強酸、強氧化劑，還適用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
鋼襯氟截止閥閥體內腔、閥蓋及閥杆等接觸介質部分均襯有氟塑料（F46），具有佳的耐腐蝕性能，且有外型美觀、強度高、經久耐用的特點。廣泛使用於石油、化工、染化、製酸製堿等行業，是目前防腐設備較理想的選擇。
特點
1.結構簡單，製造和維修比較方便。
2.工作行程小，啟閉時間短。
3.密封性好，密封麵間磨擦力小，壽命較長。
缺點
1.流體阻力大，開啟和關閉時所需力較大。
2.不適用於帶顆粒、粘度較大、易結焦的介質。
3.調節性能較差。
執行標準
設計規範：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78JB/T 79；
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規範：JB/T 7928
性能參數
| 襯裏、閥座 | 適用溫度（℃） | 適用介質 |
| PTFE（F4） | ≤180 | 除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質 |
| PCTFE（F3） | ≤120 | |
| FEP（F46） | ≤150 | |
| PFA（可熔性F4） | ≤180 | |
| PVDF（F2） | ≤100 | |
| RPTFE（RF4） | ≤180 |
| DN | NPS | L | D | D1 | D2 | f | b | n-d | D0 | H | H1 |
| 15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 240 | 265 |
| 20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 245 | 270 |
| 25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 250 | 275 |
| 32 | 1 1/2 | 105 | 135 | 100 | 78 | 2 | 18 | 4-18 | 140 | 260 | 290 |
| 40 | 1 3/4 | 115 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 290 | 325 |
| 50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-18 | 160 | 300 | 335 |
| 65 | 2 1/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-18 | 180 | 355 | 400 |
| 80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-18 | 240 | 400 | 450 |
| 100 | 4 | 175 | 215 | 180 | 155 | 3 | 24 | 8-18 | 240 | 455 | 495 |
| 125 | 5 | 200 | 245 | 210 | 185 | 3 | 26 | 8-18 | 280 | 530 | 560 |
| 150 | 6 | 225 | 280 | 240 | 210 | 3 | 28 | 8-23 | 320 | 605 | 650 |
| 200 | 8 | 275 | 335 | 295 | 265 | 3 | 30 | 8-23 | 360 | 650 | 770 |
安裝與維護注意事項
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上
2、手輪、手柄及傳動機構，不允許作起吊用
3、介質的流向應與閥體所示箭頭方向*
