- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 水力控製閥

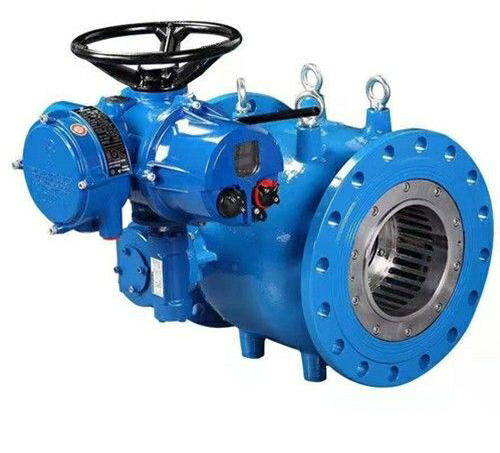

- 電動活塞式調流調壓閥
- LT941X6
- LT941X6-電動活塞式調流調壓閥
- 39
上一個：電動活塞式流量調節閥 下一個:錐形閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多LT941X6-電動活塞式調流調壓閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
產品說明書照片介紹
活塞式結構，活塞式控製閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒裏由導軌引導 沿管路 作軸向運動，因而改變流道麵積，以實現調節流量及減壓功能。優點在於結構設計和材料選用使其不怕汙水堵塞滑道，不怕結垢現象，不易卡阻。可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度範圍也可以進行調整。可以臥式安裝，也可以立式安裝。
結構原理
由閥體、活塞、曲柄、連杆、消能裝置、閥杆、軸套、閥座、密封圈等主要部件組成。
閥體為流線形軸對稱流道，流體在閥體內能被很好地無紊流引導，能 降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕係數應不大於0.4。
具有優良的線性調節性能，以便控製係統通過出口壓力變送器的反饋信號調控閥門，保持出水壓力的恒定。
具有可靠的密封性能，在調節閥處於全關狀態下，保證無任何滲漏。
在正常運行工況下，無卡阻和有害振動現象，確保設備安全可靠運行。使用壽命不小於30年。活塞式控製閥具有良好的抗阻塞能力。可適用於有泥沙及小顆粒雜質的流體。活塞式控製閥在大工作壓差和動水啟閉運行工況下，保證整體抗推力安全可靠，不發生有害的振動。
驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能，應動作靈活、安全可靠，手動操作力矩滿足國家標準。活塞式控製閥的電動裝置包括電 機、減速蝸輪、機械限位調節機構、力矩控製機構、行程控製機構、開度指示機構和手動電動轉換裝置。活塞式控製閥的電動裝置機電 設計，配置現地操作控製箱。
優點
一、LT941X6-電動活塞式調流調壓閥解決氣蝕問題
扇葉是由均勻分布的導流葉片，將上遊介質均勻分為 許多股小流，並引導其做螺旋運動。閥體及鄰近管道的周邊介質被迫改變流向，這樣產生氣蝕的氣泡被限製在管道，而且完全被水包圍，即使這些氣泡失穩而破 裂，由於它們在管道而非管道和閥門壁麵，故而不產生任何氣蝕破壞。 鼠籠是活塞的帶孔延伸，鼠籠槽根據操作工況而定，介質（水）通過鼠籠外周節流成為多股高速流體，沿徑向鼠籠 噴射互相撞擊，由此將氣蝕限定在鼠籠 ，動能因對撞而消失，不全時閥門和管道產生氣蝕破壞。
Ｃ. 實列 給出操作條件 上遊壓力 P1 =22bar 下遊壓力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 選擇結果 鼠籠式， DN300
二、LT941X6-電動活塞式調流調壓閥具有線性調節特性
三、LT941X6-電動活塞式調流調壓閥流體在流線性閥體內無紊流現象，故無震動。
△P=K·（ρ/2）·V2
公式中：△P為壓頭損失,
單位Pa91Kg/cm2=10∧5Pa）
V為流速，單位m/s
K為壓損係數
ρ為密度，單位Kg/m∧3
2、口徑、壓力等級介質、溫度
口徑：DN100～DN2000
壓力等級：PN10～PN100
介質：水、空氣、天然氣、煤氣、蒸汽。
溫度：正常-10℃～135℃高溫根據要求。
打壓測試
性能參數
部件材質:
外形尺寸:
注：更大口徑根據要求設計
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的LT941X6-電動活塞式調流調壓閥產品，請您根據LT941X6-電動活塞式調流調壓閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
產品說明書照片介紹
活塞式結構，活塞式控製閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒裏由導軌引導 沿管路 作軸向運動，因而改變流道麵積，以實現調節流量及減壓功能。優點在於結構設計和材料選用使其不怕汙水堵塞滑道，不怕結垢現象，不易卡阻。可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度範圍也可以進行調整。可以臥式安裝，也可以立式安裝。
結構原理
由閥體、活塞、曲柄、連杆、消能裝置、閥杆、軸套、閥座、密封圈等主要部件組成。
閥體為流線形軸對稱流道，流體在閥體內能被很好地無紊流引導，能 降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕係數應不大於0.4。
具有優良的線性調節性能，以便控製係統通過出口壓力變送器的反饋信號調控閥門，保持出水壓力的恒定。
具有可靠的密封性能，在調節閥處於全關狀態下，保證無任何滲漏。
在正常運行工況下，無卡阻和有害振動現象，確保設備安全可靠運行。使用壽命不小於30年。活塞式控製閥具有良好的抗阻塞能力。可適用於有泥沙及小顆粒雜質的流體。活塞式控製閥在大工作壓差和動水啟閉運行工況下，保證整體抗推力安全可靠，不發生有害的振動。
驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能，應動作靈活、安全可靠，手動操作力矩滿足國家標準。活塞式控製閥的電動裝置包括電 機、減速蝸輪、機械限位調節機構、力矩控製機構、行程控製機構、開度指示機構和手動電動轉換裝置。活塞式控製閥的電動裝置機電 設計，配置現地操作控製箱。
優點
一、LT941X6-電動活塞式調流調壓閥解決氣蝕問題
扇葉是由均勻分布的導流葉片，將上遊介質均勻分為 許多股小流，並引導其做螺旋運動。閥體及鄰近管道的周邊介質被迫改變流向，這樣產生氣蝕的氣泡被限製在管道，而且完全被水包圍，即使這些氣泡失穩而破 裂，由於它們在管道而非管道和閥門壁麵，故而不產生任何氣蝕破壞。 鼠籠是活塞的帶孔延伸，鼠籠槽根據操作工況而定，介質（水）通過鼠籠外周節流成為多股高速流體，沿徑向鼠籠 噴射互相撞擊，由此將氣蝕限定在鼠籠 ，動能因對撞而消失，不全時閥門和管道產生氣蝕破壞。
Ｃ. 實列 給出操作條件 上遊壓力 P1 =22bar 下遊壓力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 選擇結果 鼠籠式， DN300
二、LT941X6-電動活塞式調流調壓閥具有線性調節特性
三、LT941X6-電動活塞式調流調壓閥流體在流線性閥體內無紊流現象，故無震動。
△P=K·（ρ/2）·V2
公式中：△P為壓頭損失,
單位Pa91Kg/cm2=10∧5Pa）
V為流速，單位m/s
K為壓損係數
ρ為密度，單位Kg/m∧3
2、口徑、壓力等級介質、溫度
口徑：DN100～DN2000
壓力等級：PN10～PN100
介質：水、空氣、天然氣、煤氣、蒸汽。
溫度：正常-10℃～135℃高溫根據要求。
打壓測試
| 序號 | 項目 | 參數 | 備注 | |
| 1 | 閥門名稱 | 電動多功能活塞閥 | ||
| 2 | 公稱壓力 | 1.0MPa、1.6MPa | ||
| 3 | 殼體試驗壓力 | 1.5PN | ||
| 4 | 密封試驗壓力 | 1.1PN | ||
| 7 | 整定壓力 | 1.0MPa | 0.09-0.9MPa | 可按工況要求設定 |
| 1.6MPa | 0.10-1.4MPa | |||
| 2.5MPa | 0.15-2.2MPa | |||
| 8 | 啟閉壓差 | ≤10%整定壓力 | ||
| 項目 | 參數 |
| 公稱壓力(MPa) | 0.6-6.4MPa |
| 泄漏量 | 符合GB/T13927-1992標準規定 |
| 適用溫度(℃) | 0～80 |
| 適用介質 | 清水、汙水、原水等 |
| 部件代號 | 部件名稱 | 部件材質 | 部件特性 |
| 1 | 閥杆 | 不鏽鋼 | 閥杆左右被閥體固定支撐。 |
| 2 | 曲柄 | 不鏽鋼 | 堅固，關閉過程中先快後慢。 |
| 3 | 導軌 | 銅合金 | 活塞被導軌全程引導 |
| 4 | 連杆 | 不鏽鋼 | |
| 5 | 活塞 | 不鏽鋼 | 操作力距小。在調節過程中"O"型環無磨損。隻有在關閉過程中才有微小磨損。 |
| 6a | 扇葉 | 不鏽鋼 | 將氣泡導向管道。無氣蝕。 |
| 7b | 鼠籠葉 | 不鏽鋼 | 引導介質水對撞消能。無氣蝕。 |
| 8 | "O" | 丁晴橡膠或三元乙丙橡膠 | "O"型環固定在壓力區 |
| DN | 扇葉式 | 鼠籠式 | DN | PN10.16.25 | PN40.64 | |
| 100 | 1.6 | 2 | 100 | 325 | 400 | |
| 125 | 3 | 6.6 | 125 | 325 | 400 | |
| 150 | 2.7 | 7.1 | 150 | 350 | 450 | |
| 200 | 2 | 6.2 | 200 | 400 | 550 | |
| 250 | 2.1 | 9.2 | 250 | 500 | 650 | |
| 300 | 2.2 | 6.9 | 300 | 600 | 750 | |
| 350 | 1.5 | 6.5 | 350 | 700 | 850 | |
| 400 | 1.5 | 6.5 | 400 | 800 | 950 | |
| 450 | 1.5 | 6.5 | 450 | 900 | 1000 | |
| 500 | 1.5 | 6.5 | 500 | 1000 | 1150 | |
| 600 | 1.5 | 6.5 | 600 | 1200 | 1350 | |
| 700 | 1.5 | 6.5 | 700 | 1400 | 1350 | |
| 800 | 1.4 | 6.5 | 800 | 1600 | ||
| 900 | 1.4 | 6.5 | 900 | 1800 | ||
| 1000 | 1.3 | 6.5 | 1000 | 2000 | ||
| 1200 | 1.1 | 6.5 | 1200 | 2400 | ||
| 1400 | 1.1 | 6.5 | 1400 | 2800 | ||
| 1500 | 1.1 | 6.5 | 1500 | 3000 |
