- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 水力控製閥
- 活塞式調流閥
- LT941DN1400

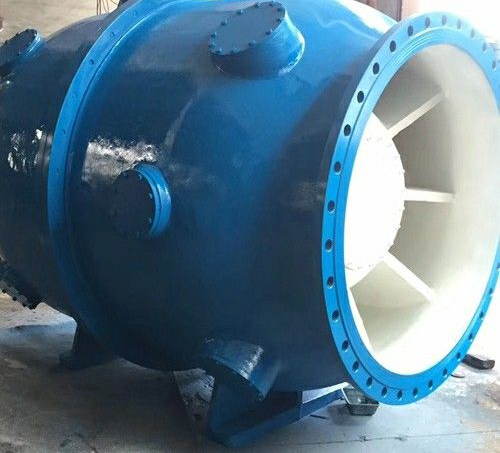

- LT941DN1400-活塞式調流閥
- 39
上一個：手動活塞式控製調流閥 下一個:電動活塞式流量調節閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多LT941DN1400-活塞式調流閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
LT941DN1400-活塞式調流閥特點就在於它的結構設計和材料選用使其不怕汙水堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度範圍也可以進行調整。該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。該閥的控製係統可集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。全關漏量為零，可作為截止閥使用。不必另設其他截止閥門。如控製程度及精度要求不是很高，該閥的控製可以手動或普通電動形式。可以臥式安裝，也可以立式安裝。
經過改進的本係列流量調節閥不但適用於清水，對於天然江河湖泊水、輕度汙水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。
用途
適用於城鎮供水、工業供水、礦井用水、電廠、引水工程等管網係統的 多功能閥門，可同時替代截止閥、調壓閥、調流閥（一閥替多閥），起到調節流量、消能排空以及減壓、調壓等作用，對高壓力和大壓差工況具有優越的調節和控製功能，具有消能、降噪、減振及防氣蝕的特點。能有效地提高係統可靠性，滿足係統自動化控製要求。
執行器性能
閥門過載保護
閥門行程保護
手動／電動切換裝置
閥門開度位置指示裝置
閥門開、關觸點，觸點接線的引出應滿足就地及遠方控製室的要求
工作原理結構
活塞式結構，活塞式控製閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒裏由導軌引導 沿管路 作軸向運動，因而改變流道麵積，以實現調節流量及減壓功能。與管道的連接形式為法蘭聯接，法蘭連接尺寸、結構長度符合相應GB的要求。
電動調流調壓閥由閥體、活塞、曲柄、連杆、消能裝置、閥杆、軸套、閥座、密封圈等主要部件組成。
電動調流調壓閥閥體為流線形軸對稱流道，流體在閥體內能被很好地無紊流引導，能降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕係數應不大於0.4。
電動調流調壓閥具有優良的線性調節性能，以便控製係統通過出口壓力變送器的反饋信號調控閥門，保持出水壓力的恒定。
電動調流調壓閥具有可靠的密封性能，在調節閥處於全關狀態下，保證無任何滲漏。
電動調流調壓閥在正常運行工況下，無卡阻和有害振動現象，確保設備可靠運行。使用壽命不小於30年。活塞式控製閥具有良好的抗阻塞能力。可適用於有泥沙及小顆粒雜質的流體。活塞式控製閥在大工作壓差和動水啟閉運行工況下，保證整體抗推力可靠，不發生有害的振動。
電動調流調壓閥驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能，應動作靈活、可靠，手動操作力矩滿足國家標準。活塞式控製閥的電動裝置包括電 機、減速蝸輪、機械限位調節機構、力矩控製機構、行程控製機構、開度指示機構和手動電動轉換裝置。活塞式控製閥的電動裝置機電設計，配置現地操作控製箱。
特點
1、公司自主研發的控製閥設計軟件，可對用戶工況進行針對性設計，滿足用戶不同的需求。
2、具有多種調節及控製功能，如：水位控製、減壓、止回、泄壓、流量控製以及壩底排空泄水等功能。
3、大進出口壓差可達40kg/cm2，尤其在大口徑、高壓力和大壓差的工況更顯現其優越的調節和控製功能。
4、可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度範圍也可以進行調整。
5、具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。
6、全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。
打壓測試
性能參數
部件材質:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的LT941DN1400-活塞式調流閥產品，請您根據LT941DN1400-活塞式調流閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
LT941DN1400-活塞式調流閥特點就在於它的結構設計和材料選用使其不怕汙水堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度範圍也可以進行調整。該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。該閥的控製係統可集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。全關漏量為零，可作為截止閥使用。不必另設其他截止閥門。如控製程度及精度要求不是很高，該閥的控製可以手動或普通電動形式。可以臥式安裝，也可以立式安裝。
經過改進的本係列流量調節閥不但適用於清水，對於天然江河湖泊水、輕度汙水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。
用途
適用於城鎮供水、工業供水、礦井用水、電廠、引水工程等管網係統的 多功能閥門，可同時替代截止閥、調壓閥、調流閥（一閥替多閥），起到調節流量、消能排空以及減壓、調壓等作用，對高壓力和大壓差工況具有優越的調節和控製功能，具有消能、降噪、減振及防氣蝕的特點。能有效地提高係統可靠性，滿足係統自動化控製要求。
執行器性能
閥門過載保護
閥門行程保護
手動／電動切換裝置
閥門開度位置指示裝置
閥門開、關觸點，觸點接線的引出應滿足就地及遠方控製室的要求
工作原理結構
活塞式結構，活塞式控製閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒裏由導軌引導 沿管路 作軸向運動，因而改變流道麵積，以實現調節流量及減壓功能。與管道的連接形式為法蘭聯接，法蘭連接尺寸、結構長度符合相應GB的要求。
電動調流調壓閥由閥體、活塞、曲柄、連杆、消能裝置、閥杆、軸套、閥座、密封圈等主要部件組成。
電動調流調壓閥閥體為流線形軸對稱流道，流體在閥體內能被很好地無紊流引導，能降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕係數應不大於0.4。
電動調流調壓閥具有優良的線性調節性能，以便控製係統通過出口壓力變送器的反饋信號調控閥門，保持出水壓力的恒定。
電動調流調壓閥具有可靠的密封性能，在調節閥處於全關狀態下，保證無任何滲漏。
電動調流調壓閥在正常運行工況下，無卡阻和有害振動現象，確保設備可靠運行。使用壽命不小於30年。活塞式控製閥具有良好的抗阻塞能力。可適用於有泥沙及小顆粒雜質的流體。活塞式控製閥在大工作壓差和動水啟閉運行工況下，保證整體抗推力可靠，不發生有害的振動。
電動調流調壓閥驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能，應動作靈活、可靠，手動操作力矩滿足國家標準。活塞式控製閥的電動裝置包括電 機、減速蝸輪、機械限位調節機構、力矩控製機構、行程控製機構、開度指示機構和手動電動轉換裝置。活塞式控製閥的電動裝置機電設計，配置現地操作控製箱。
特點
1、公司自主研發的控製閥設計軟件，可對用戶工況進行針對性設計，滿足用戶不同的需求。
2、具有多種調節及控製功能，如：水位控製、減壓、止回、泄壓、流量控製以及壩底排空泄水等功能。
3、大進出口壓差可達40kg/cm2，尤其在大口徑、高壓力和大壓差的工況更顯現其優越的調節和控製功能。
4、可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度範圍也可以進行調整。
5、具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。
6、全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。
打壓測試
| 序號 | 項目 | 參數 | 備注 | |
| 1 | 閥門名稱 | 電動型多功能活塞閥 | ||
| 2 | 公稱壓力 | 1.0MPa、1.6MPa | ||
| 3 | 殼體試驗壓力 | 1.5PN | ||
| 4 | 密封試驗壓力 | 1.1PN | ||
| 7 | 整定壓力 | 1.0MPa | 0.09-0.9MPa | 可按工況要求設定 |
| 1.6MPa | 0.10-1.4MPa | |||
| 2.5MPa | 0.15-2.2MPa | |||
| 8 | 啟閉壓差 | ≤10%整定壓力 | ||
| 項目 | 參數 |
| 公稱壓力(MPa) | 0.6-6.4MPa |
| 泄漏量 | 符合GB/T13927-1992標準規定 |
| 適用溫度(℃) | 0～80 |
| 適用介質 | 清水、汙水、原水等 |
| 部件代號 | 部件名稱 | 部件材質 | 部件特性 |
| 1 | 閥杆 | 不鏽鋼 | 閥杆左右被閥體固定支撐。 |
| 2 | 曲柄 | 不鏽鋼 | 堅固，關閉過程中先快後慢。 |
| 3 | 導軌 | 銅合金 | 活塞被導軌全程引導 |
| 4 | 連杆 | 不鏽鋼 | |
| 5 | 活塞 | 不鏽鋼 | 操作力距小。在調節過程中"O"型環無磨損。隻有在關閉過程中才有微小磨損。 |
| 6a | 扇葉 | 不鏽鋼 | 將氣泡導向管道。無氣蝕。 |
| 7b | 鼠籠葉 | 不鏽鋼 | 引導介質水對撞消能。無氣蝕。 |
| 8 | "O" | 丁晴橡膠或三元乙丙橡膠 | "O"型環固定在壓力區 |
