- 止回閥

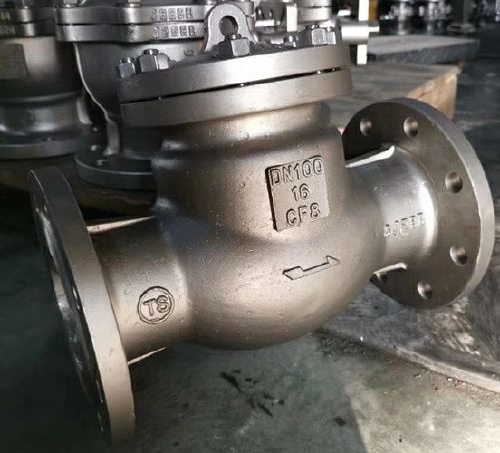

- 低壓旋啟式止回閥
- H44H16P
- H44H16P-低壓旋啟式止回閥
- 38
上一個:鍛鋼高壓止回閥 下一個:不鏽鋼逆止閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H44H16P-低壓旋啟式止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
H44H16P-低壓旋啟式止回閥說明書資料介紹:
H44H16P-低壓旋啟式止回閥閥體主要材質是304不鏽鋼材質可以用於溫度低環境場合使用,啟閉靈活,可水平定裝或垂直安裝。具有結構簡單,動作可靠,維修方便等優點,不宜用於含有固體顆粒和粘度較大的介質。廣泛應用於汙水處理、水利給水網、水利工程、石油、化工、製藥、電力行業等各種工況的管路上。
特點:
1、水平或垂直管道均可使用,安裝方便
2、流道通暢、流體阻力小
3、動作靈敏、密封性能好
4、閥瓣行程短、關閥衝擊力小
5、整體結構、簡單緊湊、造型美觀
6、使用壽命長、可靠性高
執行標準:
設計製造:GB/T12235
結構長度:GB/T12221
法蘭標準:JB/T79
檢驗與試驗:JB/T9092
標誌:GB/T12220
供貨:JB/T7928
性能參數:
外形尺寸與重量:
止回閥安裝注意事項:
1、在管線中不要使止回閥承受重量,大型的止回閥應獨立支撐,使之不受管係產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向*。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H44H16P-低壓旋啟式止回閥產品,請您根據H44H16P-低壓旋啟式止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
H44H16P-低壓旋啟式止回閥說明書資料介紹:
H44H16P-低壓旋啟式止回閥閥體主要材質是304不鏽鋼材質可以用於溫度低環境場合使用,啟閉靈活,可水平定裝或垂直安裝。具有結構簡單,動作可靠,維修方便等優點,不宜用於含有固體顆粒和粘度較大的介質。廣泛應用於汙水處理、水利給水網、水利工程、石油、化工、製藥、電力行業等各種工況的管路上。
特點:
1、水平或垂直管道均可使用,安裝方便
2、流道通暢、流體阻力小
3、動作靈敏、密封性能好
4、閥瓣行程短、關閥衝擊力小
5、整體結構、簡單緊湊、造型美觀
6、使用壽命長、可靠性高
執行標準:
設計製造:GB/T12235
結構長度:GB/T12221
法蘭標準:JB/T79
檢驗與試驗:JB/T9092
標誌:GB/T12220
供貨:JB/T7928
性能參數:
| 型號 | ||||
| 工作壓力(MPa) | 1.0~1.6 | |||
| 適用溫度(℃) | ≤200 | |||
| 適用介質 | 水 | |||
| 材料 | 閥體、閥蓋 | CF8 | ||
| 閥瓣 | CF8+2Cr13 | |||
| 閥軸 | 不鏽鋼 | |||
| 公稱通徑 | 主要外形和連接尺寸 | ||
| L | W | H | |
| 50 | 230 | 270 | 300 |
| 65 | 290 | 290 | 320 |
| 80 | 310 | 300 | 354 |
| 100 | 350 | 320 | 350 |
| 125 | 400 | 340 | 380 |
| 150 | 480 | 410 | 500 |
| 200 | 500 | 450 | 580 |
| 250 | 600 | 550 | 670 |
| 300 | 700 | 580 | 730 |
| 350 | 800 | 630 | 820 |
| 400 | 900 | 700 | 920 |
| 450 | 1000 | 800 | 950 |
| 500 | 1100 | 900 | 1100 |
| 600 | 1300 | 990 | 1200 |
| 700 | 1400 | 1120 | 1550 |
| 800 | 1500 | 1300 | 1700 |
1、在管線中不要使止回閥承受重量,大型的止回閥應獨立支撐,使之不受管係產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向*。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
