- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 球閥
- 不鏽鋼高溫球閥
- Q41W

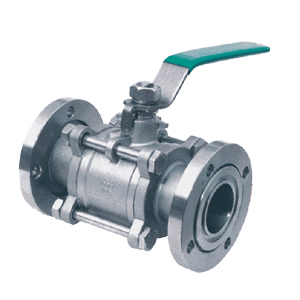

- Q41W不鏽鋼高溫球閥
- 822
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多不鏽鋼高溫球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!
不鏽鋼高溫球閥性能參數:
|
型號 |
公稱壓力 |
強度試驗壓力 |
密封試驗壓 |
適用溫度 |
適用介質 |
|
QJ41M/F-16C |
1.6 |
2.4 |
1.8 |
-28~+300 (M/F) |
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
|
QJ41M/F-16C |
2.5 |
3.8 |
2.8 |
-28~+350 (PPN) |
不鏽鋼高溫球閥主要零部件材料:
|
序號 |
零部件名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵、碳素鋼、鑄不鏽鋼 |
|
2 |
密封圈 |
(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
|
3 |
球 |
不鏽鋼 |
|
4 |
填料 |
聚四氟乙烯 |
|
5 |
填料壓蓋 |
QT450-10球墨鑄鐵 |
|
6 |
閥杆 |
碳素鋼、鉻不鏽鋼 |
|
7 |
手柄 |
碳鋼 |
不鏽鋼高溫球閥主要技術參數:
|
型號 |
規格 |
尺寸 | ||||||
|
L |
D |
D 1 |
D 2 |
z-φd |
H |
b | ||
|
QJ41M/F-16 |
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
|
20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 | |
|
25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 | |
|
32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 | |
|
40 |
200 |
145 |
110 |
85 |
4-18 |
120 |
18 | |
|
50 |
230 |
160 |
125 |
100 |
4-18 |
195 |
20 | |
|
65 |
290 |
180 |
145 |
120 |
4-18 |
195 |
20 | |
|
80 |
310 |
195 |
160 |
135 |
8-18 |
215 |
22 | |
|
100 |
350 |
215 |
180 |
155 |
8-18 |
253 |
24 | |
