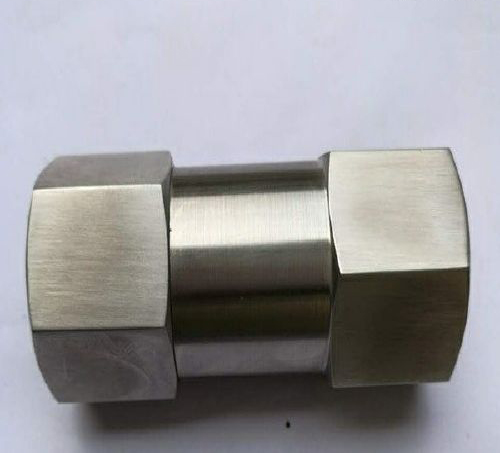

ATR-單向閥
38

上一個：橡膠瓣止回閥下一個:對夾蝶式止回閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ATR-單向閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
ATR-單向閥產品說明書資料介紹
ATR-單向閥內螺紋連接防爆安裝及拆卸，連接牢﹑耐壓能力高﹑密封性和反複性好，安裝檢修方便﹑工作安全可靠等特點。廣泛適用液壓和氣壓管道，營業充氣，測量儀器的關閉和排氣，控製盤中等真空係統，高純化裝置，高壓係統，氣體分析、試驗設備、糧食加工、試驗站及其它一切相適應的設備和場所。
性能特性:
碳鋼ATR-單向閥－30℃～＋200℃；2）硬密封不鏽鋼ATR-單向閥－60℃～＋400℃
材質：ATR-單向閥標準配置為碳鋼閥體（不鏽鋼ATR-單向閥需批量訂製）；2）RSVIATR-單向閥為不鏽鋼304.
密封：ATR-單向閥的閥芯同閥座之間為金屬對金屬的硬密封；2）RSVIATR-單向閥的閥芯上有氟橡膠軟密封（見上圖）
工作溫度:碳鋼ATR-單向閥－30℃～＋200℃；2）硬密封不鏽鋼ATR-單向閥－60℃～＋400℃（不鏽鋼ATR-單向閥需批量訂製）；3）RSVI不鏽鋼軟密封ATR-單向閥－25℃～＋200℃。
工作壓力：碳鋼ATR-單向閥350bar；2）RSVI不鏽鋼軟密封ATR-單向閥250～400bar（見下表）
接口形式：BSPP英製直管內螺紋(G螺紋)。
閥芯結構：閥芯的運動具有軸向導向功能，有利於延長閥芯適用壽命。
ATR-單向閥彈簧開啟壓力：ATR-單向閥標準開啟壓力為0.35bar（5psi），其它開啟壓力請垂詢；2）RSVIATR-單向閥標準開啟壓力為1bar，其它開啟壓力請垂詢。
性能參數

性能參數
產品名稱	ATR-單向閥	產品型號	-G14-SS-10bar
驅動方式	手動	公稱通徑	DN4-DN40
連接方式	內螺紋連接	公稱壓力	≤6.4Mpa
結構形式	彈簧升降式	製造標準	國家標準
閥體材質	SS304,SS316,SS316L	適用溫度	-20℃～65℃
適用介質	水，油，氣
應用場合	實驗室，化工儀器儀表，工業設備。

外形尺寸:

外形尺寸
ATR-單向閥型號		公稱	工作壓力bar		G	L1	L2	t	SW1	SW2	SW3
碳鋼閥	RSVI不鏽鋼閥	通徑		RSVI	G	mm	mm	mm	mm	mm	mm
－	RSVI G1/8-SS	4	－	400	G1/8〞	－	42.5	8	－	19	19
1/4〞BSP5 psi	RSVI G1/4-SS	5	350	400	G1/4〞	60	54	12	19	19	19
3/8〞BSP5 psi	RSVI G3/8-SS	8	350	400	G3/8〞	70	60	12	24	24	27
1/2〞BSP5 psi	RSVI G1/2-SS	12	350	400	G1/2〞	77	72	15	30	32	36
3/4〞BSP5 psi	RSVI G3/4-SS	16	350	400	G3/4〞	90	84	16.5	36	41	46
1〞BSP5 psi	RSVI G1-SS	20	350	250	G1〞	106	95	19	45	46	50
11/4〞BSP5 psi	RSVI G11/4-SS	25	350	250	G11/4〞	125	110	21.5	55	55	60
11/2〞BSP5 psi	RSVI G11/2-SS	30	350	250	G11/2〞	140	114.5	22	65	65	70
2〞BSP5 psi	RSVI G2-SS	40	350	250	G2〞	160	120	26	75	75	75

尺寸結構圖:
安裝和使用:
1、安裝時首先確認一下閥門的密封形式是否滿足要求使用。
2、安裝後檢測螺紋處擰緊情況。
3、通氣源檢測閥門閥芯活動情況。
