調節閥
氣動薄膜切斷閥
ZMBQ16
ZMBQ16-氣動薄膜切斷閥
30

上一個：電動連續排汙調節閥下一個:氣動活塞切斷閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZMBQ16-氣動薄膜切斷閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
ZMBQ16-氣動薄膜切斷閥說明書資料介紹:

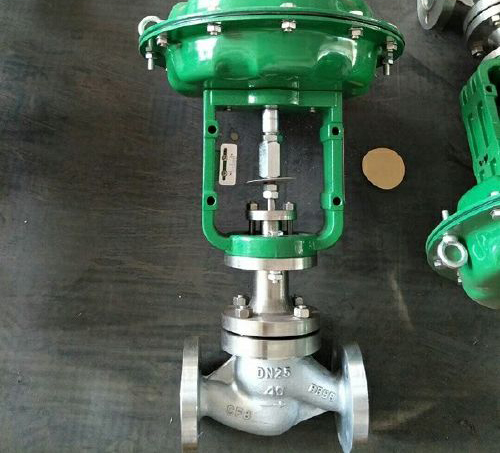

ZMBQ16-氣動薄膜切斷閥直通活塞式，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。軟密封或者硬密封，壓力PN16~25，通經DN15-DN200（國標）。閥體材質WCB/CF8，接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控製。廣泛應用於石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控製和遠程控製係統中。廣泛應用於氣體、液體及蒸汽介質切斷/流向的自動控製。
作用形式代號:
氣關式（B）－失氣時閥位開(FO)
氣開式（K）－失氣時閥位關（FC）
特點:
1.多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2.閥體按流體力學原理設計成等截麵低流阻流道，額定流量係數增大30％。
3.閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料製作，關閉時密封性能優良。
4.平衡型閥內件，提高了切斷閥的許用壓差。
執行標準：
氣動調節閥:GB/T4213-2008
機電產品:GB/T13384-2008
執行器術語:JB/T8218
壓力負載特性:JB/T11049-2010
流量負載特性:JB/T11049-2010
動作壽命:JB/T11049-2010
法蘭標準:GB/T9119-2010
技術參數：

技術參數
公稱通徑DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200
額定流量係數kv	套筒			11	20	30	48	75	120	190	300	480	760
	單座	5	7	11	20	30	48	75	120	190	300	480	760
	三通
額定行程		8				12		20		25	40		50
允許泄漏量	硬密封（L/H）	套筒5×10-5閥額定容量　單座、三通1.2×10-7×閥的額定容量
	軟密封（ml/min）	無
介質溫度℃		-200～+200、-40～+450
膜片有效麵積（cm2）（薄膜式切斷閥）		100				200		400			600	1000
公稱壓力PN（MPa）		1.6　4.0　6.4
允許壓差（MPa）	單座	6.4	6.4	3.8	2.5	2.9	1.8	2	1.3	0.83	0.8	0.55	0.52
	套筒	6.4
信號壓力KPa		200（薄膜片）
閥體		Ht200 ZG230-450ZG1Cr18Ni9Ti
閥塞套筒		1Cr18Ni9Ti Cr18Ni12Mo2Ti
閥芯、閥座		1Cr18Ni9Ti Cr18Ni12Mo2Ti
填　料		聚四乙烯　柔性石墨

外形尺寸:

主要外形尺寸
公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200
A		ф 196				ф 232		ф 308			ф 394		ф 498
L	PN16、 40	130	150	160	180	200	230	290	310	350	400	480	600
L	PN64	210	230	230	260	260	300	340	380	430	500	550	650
H	PN16、 40	305	340	345	370	380	390	475	490	500	765	825	927
	PN64	320	350	354	372	382	397	473	475	517	805	882	815
	波紋管密封型	375	409	414	431	441	468	555	570	613	855	915	1017
H 1	PN16、 40	50	53	58	70	75	83	93	100	110	125	143	170
H 1	PN64	60	65	70	77.5	85	90	100	85	125	148	170	208
H 2	PN16	115	115	121	130	140	153	178	190	200	260	320	360
	PN40	125	125	130	140	150	160	185	200	220	280	320	380
	PN64	150	150	160	170	180	200	230	250	282	310	430	480
H 3	PN16、 40	404	415	428	448	468	561	578	590	886	1008	1120
	PN64	365	430	498	528	528	530	535	540	600	890	1208	1305
	波紋管密封型	395	465	478	509	509	548	641	658	670	976	1098	1210
重量	標準型	10	10	12	15	18	23	35	45	60	75	90	120
重量	波紋管密封型	12	12	14	17	20	26	38	48	64	79	95	125

用戶訂貨須知:
訂貨時請用戶提供以下資料
1.調節閥名稱、型號；
2.公稱壓力(MPa) ；
3.公稱通徑 ；
4.額定流量係數(Kv)；
5.固有流量特性；
6.介質名稱；
7.工作溫度及範圍；
8.整機作用方式；
9.壓力設定點及調節範圍；10.閥體、閥內件及填料材質；
11.所配附件；
12.其它特殊要求；
