- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 蝶閥
- 鈦材質蝶閥
- D373W16
- D373W16-鈦材質蝶閥
- 41
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D373W16-鈦材質蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

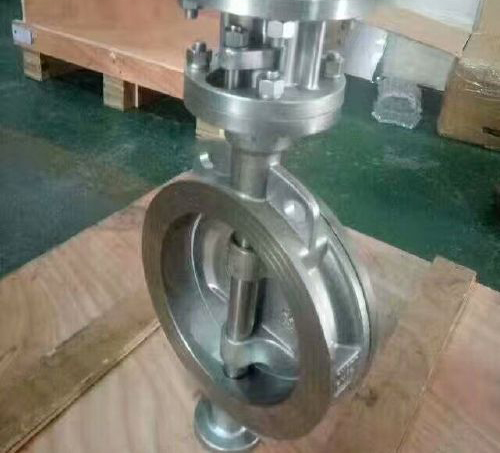

D373W16-鈦材質蝶閥產品說明書資料介紹:
D373W16-鈦材質蝶閥啟閉件是一個圓盤式往複回轉90°左右來開啟、關閉或調節介質流量的一種閥門。公稱通經DN(mm)50~2000,公稱壓力PN(MPa)0.6、1.0、1.6、2.5,密封試驗(MPa)0.66、1.1、1.76、2.75,強度試驗(MPa)0.9、1.5、2.4、3.75,適用溫度,-19℃~200℃,適用介質:海水、汙水、氯離子、堿性介質等腐蝕性流體,泄漏率:符合GB/T13927-92標準,驅動方式蝸輪傳動、電動、氣動、液動
鈦材質在強腐蝕環境中氧化薄膜有很好的穩定性和自鈍化能力,這一特性來抵抗多種苛刻工況強腐蝕。其表麵的鈍性氧化膜在腐蝕介質中的化學穩定性。對於中性,氧化性,弱還原性介質環境鈍性氧化膜本身就有著很好的穩定性。對於高溫或PH值較低的還原性腐蝕介質,為提高其鈍性氧化膜的穩定性,可通過加入緩蝕劑(如空氣、水、重金屬離子和陰離子等),如鈦表麵離子改性處理,陽 化處理等方法,來提高鈦在還原性介質中的耐腐蝕性及表麵硬度來滿足使用要求。用於截斷或接通管路中的介質,廣泛應用於氯堿工業、純堿工業、製藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業,基本有機酸和無機鹽生產,硝酸工業等。
結構特點
1、本閥三偏心密封結構,閥座與蝶板幾乎無磨損,具有越關越緊的密封功能。
2、密封圈鈦材質製作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、蝶板密封麵耐磨損,使用壽命長.
4、大規格蝶板絎架結構,強度高,過流麵積大,流阻小。
5、本閥具有雙向密封功能,安裝時不受介質流向的限製,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便於用戶使用。
零件材料:
閥體:鈦
蝶板:鈦
閥軸:英可鎳
密封圈:鈦/PTFE
填料:V型PTFE
外形尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D373W16-鈦材質蝶閥產品,請您根據D373W16-鈦材質蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D373W16-鈦材質蝶閥產品說明書資料介紹:
D373W16-鈦材質蝶閥啟閉件是一個圓盤式往複回轉90°左右來開啟、關閉或調節介質流量的一種閥門。公稱通經DN(mm)50~2000,公稱壓力PN(MPa)0.6、1.0、1.6、2.5,密封試驗(MPa)0.66、1.1、1.76、2.75,強度試驗(MPa)0.9、1.5、2.4、3.75,適用溫度,-19℃~200℃,適用介質:海水、汙水、氯離子、堿性介質等腐蝕性流體,泄漏率:符合GB/T13927-92標準,驅動方式蝸輪傳動、電動、氣動、液動
鈦材質在強腐蝕環境中氧化薄膜有很好的穩定性和自鈍化能力,這一特性來抵抗多種苛刻工況強腐蝕。其表麵的鈍性氧化膜在腐蝕介質中的化學穩定性。對於中性,氧化性,弱還原性介質環境鈍性氧化膜本身就有著很好的穩定性。對於高溫或PH值較低的還原性腐蝕介質,為提高其鈍性氧化膜的穩定性,可通過加入緩蝕劑(如空氣、水、重金屬離子和陰離子等),如鈦表麵離子改性處理,陽 化處理等方法,來提高鈦在還原性介質中的耐腐蝕性及表麵硬度來滿足使用要求。用於截斷或接通管路中的介質,廣泛應用於氯堿工業、純堿工業、製藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業,基本有機酸和無機鹽生產,硝酸工業等。
結構特點
1、本閥三偏心密封結構,閥座與蝶板幾乎無磨損,具有越關越緊的密封功能。
2、密封圈鈦材質製作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、蝶板密封麵耐磨損,使用壽命長.
4、大規格蝶板絎架結構,強度高,過流麵積大,流阻小。
5、本閥具有雙向密封功能,安裝時不受介質流向的限製,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便於用戶使用。
零件材料:
閥體:鈦
蝶板:鈦
閥軸:英可鎳
密封圈:鈦/PTFE
填料:V型PTFE
外形尺寸
| 公稱通經(DN) | 主要尺寸 | 法蘭尺寸和螺栓規格 | |||||
| 1.0MPa | 1.6MPa | ||||||
| L | H | H1 | D1 | 4-Ф-M | D1 | 4-Ф-M | |
| 50 | 43 | 625 | 112 | 125 | Ф18 | 125 | Ф18 |
| 65 | 46 | 625 | 115 | 145 | Ф18 | 145 | Ф18 |
| 80 | 49 | 645 | 120 | 160 | Ф18 | 160 | Ф18 |
| 100 | 56 | 675 | 138 | 180 | Ф18 | 180 | Ф18 |
| 125 | 64 | 715 | 164 | 210 | Ф18 | 210 | Ф18 |
| 150 | 70 | 800 | 175 | 240 | Ф23 | 240 | Ф23 |
| 200 | 71 | 850 | 208 | 295 | M20 | 295 | M20 |
| 250 | 76 | 925 | 243 | 350 | M20 | 355 | M24 |
| 300 | 83 | 1035 | 283 | 400 | M20 | 410 | M24 |
| 350 | 92 | 1070 | 310 | 460 | M20 | 470 | M24 |
| 400 | 102 | 1190 | 340 | 515 | M24 | 525 | M27 |
| 450 | 114 | 1250 | 380 | 565 | M24 | 585 | M27 |
| 500 | 127 | 1290 | 410 | 620 | M24 | 650 | M30 |
| 600 | 154 | 1455 | 470 | 725 | M27 | 770 | M33 |
| 700 | 165 | 1585 | 550 | 840 | M27 | 840 | M33 |
| 800 | 190 | 1700 | 640 | 950 | M30 | 950 | M36 |
| 900 | 203 | 1965 | 710 | 1050 | M30 | 1050 | M36 |
| 1000 | 216 | 2015 | 770 | 1160 | M33 | 1170 | M39 |
| 1200 | 254 | 2250 | 890 | 1380 | M36 | 1390 | M45 |
