  • 蝶閥
  • 進水電動蝶閥
  • D942X10 DN2400
  • D942X10 DN2400-進水電動蝶閥
  • 41
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D942X10 DN2400-進水電動蝶閥 相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

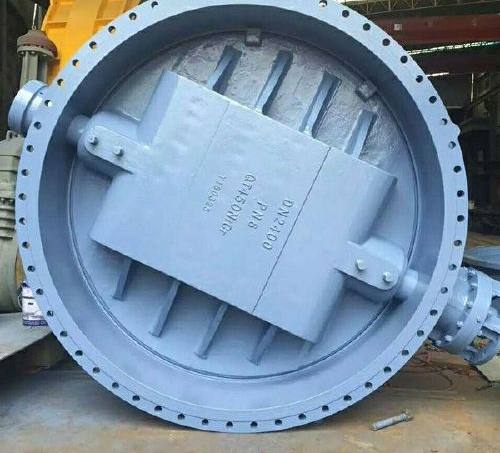

進水電動蝶閥產品說明書資料介紹
進水電動蝶閥由閥體+閥板+密封圈+驅動裝置四大部分組合而成。適用於大型水利工程使用,雙偏心結構設計啟閉過程降低密封麵與密封閥座的摩擦 密封效果好泄漏率小,提高了密封件的使用壽命。法蘭式連接方便與管道連接拆卸,閥座堆焊不鏽鋼密封材質耐腐蝕,適用介質:水、蒸汽、油品、粉料等,介質溫度≤100℃,廣泛用於的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和接通/切斷流體使用。
結構原理
偏心原理設計,彈性密封和硬軟多層密封兼容的加工新工藝,使蝶閥在運行工作時,減少其扭矩力,達到省力,節能之功能。從而確保整體的抗腐蝕.耐高溫.,抗靡損的可靠性。適用溫度: -19℃~80℃
產品特點
1、雙偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能
2、蝶板密封麵堆焊不鏽鋼,密封麵耐磨損,使用壽命長
3、密封圈選用NBR橡膠製作,具有耐腐蝕,使用壽命長等特點
4、大規格蝶板采用絎架結構,強度高,過流麵積大,流阻小
5、驅動裝置可以多工位(旋轉90°或180°)安裝,便於用戶使用
執行標準
設計規範:GB/T12238
結構長度:GB/T12221
法蘭連接:GB/T9113
試驗與檢驗:GB/T13927
產品標識:GB/T12220
性能參數
性能參數
公稱通經DN(mm)50~2000
公稱藥理PN(MPa)0.611.62.5
密封試驗(MPa)0.661.11.762.75
強度試驗(MPa)0.91.52.43.75
適用溫度碳鋼:-29℃~425℃不鏽鋼:-40℃~650℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式蝸輪傳動、電動、氣動、液動
零件材料
零件材料
零件名稱材料
閥體WCB、合金鋼、不鏽鋼、QT450-10
蝶板WCB、合金鋼、不鏽鋼、QT450-10
閥軸2Cr13不鏽鋼、合金鋼
密封圈不鏽鋼圈
填料柔性石墨
外形尺寸
外形尺寸
公稱通徑結構長度H外形尺寸(參考值)
DNLD343D643D943
毫米mm英寸inch短係列長係列H1A1B1H2A2B2H3A3B3
50210815011235018020062524572530250255
6521/211217011537018020062524572530250255
80311418012038018020064524572565250255
100412719013842018020067535592600250255
125514020016446018020071535592640250255
150614021017555527028080035592705300315
2008152230200760400425850250170775300315
25010165250243830400425925250170945300315
3001217827025089545056010354502201070300315
3501419029028095045056010754502201140300315
40016216310305119053558011904502201210300315
45018222330350125553558012506502801335575714
50020229350380130553558012906502801415575714
60024267390445134057066014558503801605656810
70028292430480152075055015858503801844656810
800323184705301710750550170012503802040656810
900363305105801810750550196512503802255785863
1000404105506501960900750201512503802380785863
12004847063076022501000925225012503802640785863
14005653071085024351000925---2886--
160064600790103027801000925---3156--
180072670870123030201100980---3421--
200080760950135032701100980---3685--
訂貨說明
1、①產品名稱與型號②公稱直徑③驅動方式、密封形式④公稱壓力、使用溫度⑤工作介質⑥進口壓力⑦連接方式⑧是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖。


上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D942X10 DN2400-進水電動蝶閥 產品,請您根據D942X10 DN2400-進水電動蝶閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
