奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D643H16C-氣動帶手動蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
D643H16C-氣動帶手動蝶閥產品說明書資料介紹

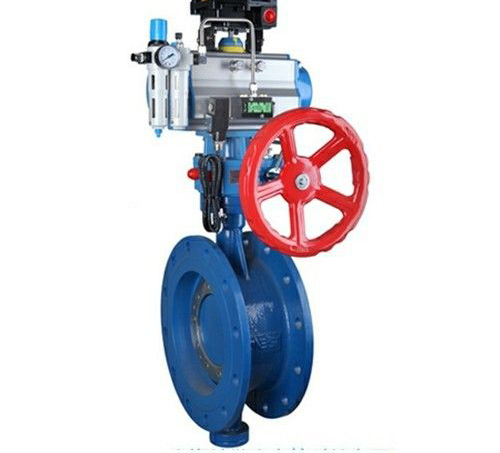

D643H16C-氣動帶手動蝶閥設計三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠，密封圈選用不鏽鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點。閥門軸向定位裝置，解決軸向密封麵磨損易泄漏的難題，傳動裝置可任意方向安裝，過流麵積大，流阻係數小，流通能力強抗老化、抗輻射、經久耐用。廣泛適用於電站供熱係統和催化裂化主風機道管係統和鋼鐵、冶金、化工等工業係統以及環保、水處理、高層建築給水排水管路上作切斷或調節流量作用
特點
1、金屬硬密封蝶閥三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、蝶板密封麵堆焊鈷基硬質合金，密封麵耐磨損，使用壽命長
3、密封圈選用不鏽鋼製作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
4、大規格蝶板絎架結構，強度高，過流麵積大，流阻小
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限製，也不受空間位置的影響，可在任何方向安裝
性能參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D643H16C-氣動帶手動蝶閥產品，請您根據D643H16C-氣動帶手動蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D643H16C-氣動帶手動蝶閥產品說明書資料介紹
D643H16C-氣動帶手動蝶閥設計三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠，密封圈選用不鏽鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點。閥門軸向定位裝置，解決軸向密封麵磨損易泄漏的難題，傳動裝置可任意方向安裝，過流麵積大，流阻係數小，流通能力強抗老化、抗輻射、經久耐用。廣泛適用於電站供熱係統和催化裂化主風機道管係統和鋼鐵、冶金、化工等工業係統以及環保、水處理、高層建築給水排水管路上作切斷或調節流量作用
特點
1、金屬硬密封蝶閥三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、蝶板密封麵堆焊鈷基硬質合金，密封麵耐磨損，使用壽命長
3、密封圈選用不鏽鋼製作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
4、大規格蝶板絎架結構，強度高，過流麵積大，流阻小
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限製，也不受空間位置的影響，可在任何方向安裝
性能參數
| 公稱通徑DN（mm） | 50-1200 | ||||||
|---|---|---|---|---|---|---|---|
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | ||||
| 公稱壓力 (MPa) | 強度試驗 | 1.5 | 2.4 | 3.75 | |||
| 密封試驗 | 1.1 | 1.76 | 2.75 | ||||
| 材料材料代號 | C | P | R | ||||
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||||
| 閥杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||||
| 密封圈 | 不鏽鋼 | ||||||
| 填料 | 聚四氟乙烯、柔性石墨 | ||||||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | |||
| 適用溫度 | -40℃～200℃ | ||||||
| 執行器 | 型號 | GT或AW係列 | |||||
| 氣源壓力 | 0.3-0.7MPa | ||||||
| 執行標準 | 設計製造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | ||
| GBT/12238 | GB12221 | GB9113 | GB9131 | GB13927 | |||
