  • 所屬係列：
  • 產品名稱：
  • 產品型號：
  • 關鍵字標簽：
  • 瀏覽次數：
  • 蝶閥
  • 手動渦輪蝶閥
  • FBGX10Q

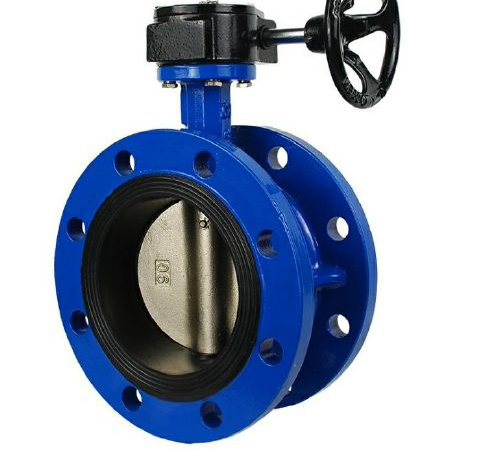

  • FBGX10Q-手動渦輪蝶閥
  • 41
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多FBGX10Q-手動渦輪蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
FBGX10Q-手動渦輪蝶閥產品說明書資料介紹
FBGX10Q-手動渦輪蝶閥公稱通經DN50-DN1200，公稱壓力PN1.0-1.6MPa，法蘭式連接。90°回轉開關輕鬆，密封可靠，使用壽命長，被廣泛用於水廠、電廠、鋼廠、造紙、化工、飲食等係統供排水中，作為調節和截止使用。
產品特點:
1、設計新穎、合理，結構*，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
結構原理
安裝於管道的直徑方向，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。手柄蝶閥結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控製特性。蝶閥處於完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控製特性。
執行標準
製造標準:GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法蘭標準:GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
結構長度標準:GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
檢驗標準:GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
性能參數
性能參數
公稱通徑DN50～2000
公稱壓力MPa0.611.6
試驗壓力PsMPa強度試驗0.91.52.4
密封試驗O.661.11.76
適用介質空氣、水、汙水、蒸氣、煤氣、油品等
驅動形式手動、蝸輪傳動、氣傳動、電傳動
主要零件的材料:
主要零件材質
零件名稱材料
閥體球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼
蝶板灰鑄鐵、球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料
密封圈各種橡膠、聚四氟乙烯
閥杆2Cr13、不鏽鋼
填料0型圈、柔性石墨
主要連接尺寸
主要外形尺寸
通徑主要尺寸0.25MPa～0.6MPa1.0MPa1.6MPa
mminchLHH1DD1Z-φdDD1Z-φdDD1Z-φd
8031141152351851504/181951604/181951608/18
10041271202402051704/182151808/182151808/18
12551401302702352008/182452108/182452108/18
15061401503002602258/182802408/232802408/23
20081521803003152808/183352958/2333529512/23
2501025022040037033512/1839035012/2340535512/25
300122702504104359512/2344040012/2346041012/25
3501429027046048544512/2350046016-2352047016-25
4001631029051043549516-2356551516-2558552516-30
4501833032056050055020-2361556520-2564058520-30
5002035036059064060020-2367062020-2570565020-34
6002439039066075570520-2578072520-3084077020-41
7002843046078086081024-2589584024-3091084024-41
8003247053085097592024-30101095024-34102095024-41
900365105709201075102024-301110105028-341120105028-41
1000405506309901175112028-301220116028-341255117028-48
12004863075011151400134032-341450138032-411485139032-54
1375132032-30
14005671085012281620156036-341675159036-48　　　
1575152036-40
16006479099013401820176040-341915182040-54　　　
1785173040-30
18007287011015702045197044-412115202044-54　　　
1985193044-30
200080950117016802265218048-482325223046-54　　　
2185213048-30
?安裝注意事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或鬆動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下 閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、蝶板密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控製機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的FBGX10Q-手動渦輪蝶閥產品，請您根據FBGX10Q-手動渦輪蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
