奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q347H150LB-硬密封球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
Q347H150LB-硬密封球閥說明書資料介紹:

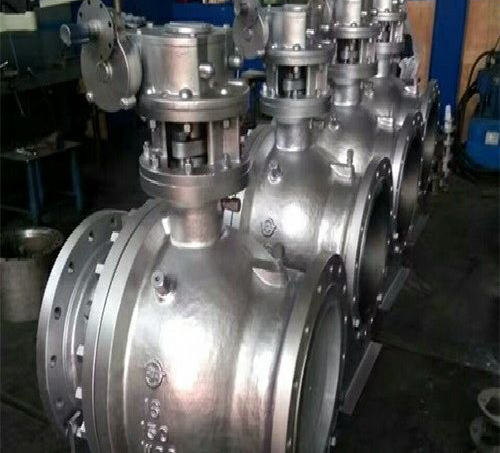

Q347H150LB-硬密封球閥設計製造檢驗均按照美國ASME及API執行標準?,中法蘭用螺栓連接,密封采用噴焊STL合金一對一匹配研磨,後部設有彈簧保證閥座緊貼球體,保持密封。上下閥杆均設有軸承,減少磨擦,操作省力,小軸底部設有調整片,保證球與密封圈的接處位置。全通徑:閥門流量孔徑與管線內徑一致,以便管線清掃。
適用範圍
固定球閥適用於Class150~Class1500、PN16~PN100、JIS 10K~JIS 20K的各種管路上,適用溫度:-196~350℃,用於截斷或接通管路中的介質,選用不同的材質,可分別適用於輸送水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等,廣泛應用於石油煉製、長輸管線、化工、造紙、製藥、水利、電力、市政、鋼鐵等領域。固定球閥的驅動方式為蝸輪蝸杆傳動、手動、氣動或電動。固定式球閥一般采用法蘭連接,也可采用對焊連接。
執行標準
設計製造:API 6D/API 608
結構長度:ASME B16.10
法蘭標準:ASME B16.5/B16.47
試壓檢驗:API598/API6D/API600
壓力溫度:ASME B16.34
性能參數:
連接尺寸:
結構尺寸圖:

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q347H150LB-硬密封球閥產品,請您根據Q347H150LB-硬密封球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q347H150LB-硬密封球閥說明書資料介紹:
Q347H150LB-硬密封球閥設計製造檢驗均按照美國ASME及API執行標準?,中法蘭用螺栓連接,密封采用噴焊STL合金一對一匹配研磨,後部設有彈簧保證閥座緊貼球體,保持密封。上下閥杆均設有軸承,減少磨擦,操作省力,小軸底部設有調整片,保證球與密封圈的接處位置。全通徑:閥門流量孔徑與管線內徑一致,以便管線清掃。
適用範圍
固定球閥適用於Class150~Class1500、PN16~PN100、JIS 10K~JIS 20K的各種管路上,適用溫度:-196~350℃,用於截斷或接通管路中的介質,選用不同的材質,可分別適用於輸送水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等,廣泛應用於石油煉製、長輸管線、化工、造紙、製藥、水利、電力、市政、鋼鐵等領域。固定球閥的驅動方式為蝸輪蝸杆傳動、手動、氣動或電動。固定式球閥一般采用法蘭連接,也可采用對焊連接。
執行標準
設計製造:API 6D/API 608
結構長度:ASME B16.10
法蘭標準:ASME B16.5/B16.47
試壓檢驗:API598/API6D/API600
壓力溫度:ASME B16.34
性能參數:
| 壓力等級(Class) | 150LB | 300LB | 600LB | 900LB |
| 閥門強度試驗壓力(Class) | 225LB | 450LB | 900LB | 1350LB |
| 閥門密封試驗壓力(Class) | 165LB | 330LB | 660LB | 990LB |
| 適用溫度℃ | ﹣20℃~350℃ | |||
| 主要材質 | 優質碳鋼 | |||
| 連接形式 | 法蘭 | |||
| 啟閉形式 | 手動渦輪 | |||
| 適用介質 | 水、氣體、油品等 | |||
| 連接標準 | ASME B16.5 | |||
| 英寸 | 2″ | 21/2″ | 3″ | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ | 14″ | 16″ | 18 | 20″ | 24″ | |
| d1 | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | 591 | |
| L | RF | 178 | 191 | 203 | 229 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 |
| BW | 216 | 241 | 283 | 305 | 381 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | 1143 | |
| H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | |
| 手動 | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 | 670 | 698 | 840 | 1050 |
| E | - | - | - | - | - | - | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | |
| F | - | - | - | - | - | - | 350 | 350 | 420 | 420 | 400 | 400 | 400 | 410 | |
| W | 230 | 400 | 400 | 650 | 1050 | 150 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | |
| Wt(kg) | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 576 | 576 | 864 | 1280 | 1600 | 3540 | |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q347H150LB-硬密封球閥產品,請您根據Q347H150LB-硬密封球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
