產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 球閥
- 防爆氣動球閥
- Q641F16P

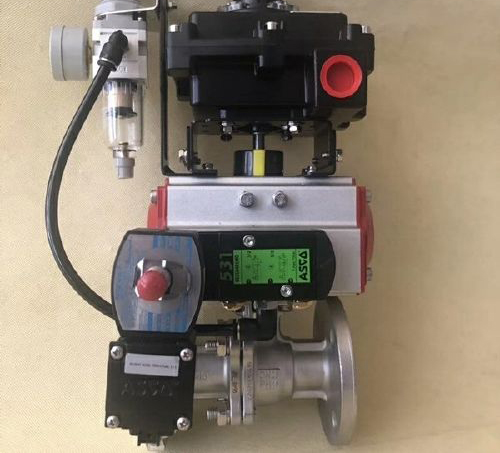

- Q641F16P-防爆氣動球閥
- 40
上一個:手動球閥 下一個:三通球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q641F16P-防爆氣動球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
Q641F16P-防爆氣動球閥說明書資料介紹
Q641F16P-防爆氣動球閥內部設計防火槽密封為PTFE四氟密封,如果發生火災軟質密封被燒毀還可以有一道硬質密封,安裝位置與管道任意安裝使用,Q641F16P-防爆氣動球閥是由閥體、空心球體/實心球體可選、四氟閥座、閥杆、軸承等組成。廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶 金、煤氣、供排水等係統中。可適用一切腐蝕性和非腐蝕性壓力不同的氣體、液體、漿液及固體粉末的管線和容器上做為開關和截止裝置使用,可實現現場及遠距離 操作,也可實現單獨或集中控製。
結構原理:
配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,並送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的 優點是一旦動力源發生故障,氣動控製閥門將按控製係統的要求自動處於開啟或關閉的位置。
性能參數:
執行標準:
設計製造:GB/T12237-2007
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
螺紋標準:G·NPT.BSPT.BSP.DIN259/2999
法蘭標準:GB9113/JB79
外形尺寸:
外形圖

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641F16P-防爆氣動球閥產品,請您根據Q641F16P-防爆氣動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q641F16P-防爆氣動球閥說明書資料介紹
Q641F16P-防爆氣動球閥內部設計防火槽密封為PTFE四氟密封,如果發生火災軟質密封被燒毀還可以有一道硬質密封,安裝位置與管道任意安裝使用,Q641F16P-防爆氣動球閥是由閥體、空心球體/實心球體可選、四氟閥座、閥杆、軸承等組成。廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶 金、煤氣、供排水等係統中。可適用一切腐蝕性和非腐蝕性壓力不同的氣體、液體、漿液及固體粉末的管線和容器上做為開關和截止裝置使用,可實現現場及遠距離 操作,也可實現單獨或集中控製。
結構原理:
配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,並送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的 優點是一旦動力源發生故障,氣動控製閥門將按控製係統的要求自動處於開啟或關閉的位置。
性能參數:
| 型號 | Q641F-16C | ||
| Q641F-25C | Q641F-25P | ||
| 工作壓力(MPa) | 1.6~2.5 | ||
| 適用溫度(℃) | ≤180 | ||
| 適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | |
| 材料 | 閥體、閥蓋 | 碳素鋼鑄鋼 | 鉻鎳係不鏽鋼 |
| 球體、閥杆 | 鉻/鉻鎳/鉻鎳鉬係不鏽鋼 | 鉻鎳係不鏽鋼 | |
| 密封圈 | 柔性石墨墊圈/316+柔性石墨墊圈 | ||
| 填料 | 聚四氟乙烯 | ||
設計製造:GB/T12237-2007
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
螺紋標準:G·NPT.BSPT.BSP.DIN259/2999
法蘭標準:GB9113/JB79
外形尺寸:
| DN | L | D | H | H1 | L0 | 重量/kg |
| 15 | 140 | 95 | 185 | 39 | 140 | 6 |
| 20 | 152 | 105 | 189 | 43 | 140 | 7 |
| 25 | 165 | 115 | 210 | 48 | 158 | 10 |
| 32 | 178 | 135 | 265 | 58 | 211 | 14 |
| 40 | 190 | 145 | 283 | 62.5 | 211 | 16 |
| 50 | 216 | 160 | 295 | 76 | 247 | 22 |
| 65 | 241 | 180 | 340 | 86 | 268 | 34 |
| 80 | 283 | 195 | 355 | 100 | 268 | 40 |
| 100 | 305 | 230 | 455 | 134 | 408 | 78 |
| 125 | 381 | 270 | 515 | 148 | 437 | 130 |
| 150 | 403 | 300 | 600 | 173 | 543 | 195 |
| 200 | 419 | 360 | 740 | 223 | 684 | 297 |
| 250 | 568 | 425 | 920 | 283 | 684 | 460 |
| 300 | 648 | 485 | 955 | 321 | 684 | 700 |
