奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q61W40RL-手動球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

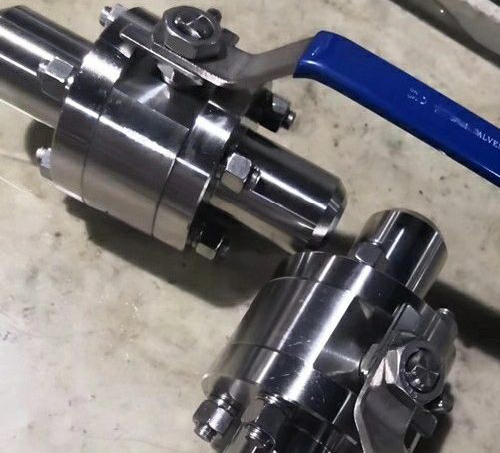

Q61W40RL-手動球閥說明書資料介紹
Q61W40RL-手動球閥隻需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用,發展已將球閥設計成使它具有節流和控製流量之用。球閥的主要特點是本身結構緊湊,易於操作和維修,適用於水、溶劑、酸和天然氣等一般工作介質,而且還適用於工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的,也可以是組合式的。
執行標準
設計製造:GB/T12237-2007/GB/T26146-2010
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
法蘭標準:GB9113/JB79
性能參數
外形結構連接尺寸
結構尺寸圖

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q61W40RL-手動球閥產品,請您根據Q61W40RL-手動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q61W40RL-手動球閥說明書資料介紹
Q61W40RL-手動球閥隻需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用,發展已將球閥設計成使它具有節流和控製流量之用。球閥的主要特點是本身結構緊湊,易於操作和維修,適用於水、溶劑、酸和天然氣等一般工作介質,而且還適用於工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的,也可以是組合式的。
執行標準
設計製造:GB/T12237-2007/GB/T26146-2010
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
法蘭標準:GB9113/JB79
性能參數
| 檢測形式 | 氣壓測試(無泄漏為準) | |||||||
| 壓力等級(MPa) | 1.6 | 2.5 | 4 | |||||
| 閥體強度試驗(MPa) | 2.4 | 3.75 | 6 | |||||
| 閥門密封試驗(MPa) | 1.76 | 2.75 | 4.4 | |||||
| 閥門適用溫度範圍 | -29℃~150℃ | |||||||
| 連接方式 | 法蘭 | |||||||
| 適用介質 | 水、氣體、油品等 | |||||||
| 驅動方式 | 手動 | |||||||
| SIZE | 1/4" | 143/8" | 17.51/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
| H | 50 | 50 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q61W40RL-手動球閥產品,請您根據Q61W40RL-手動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
