奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41F150LB-手動球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
Q41F150LB-手動球閥產品說明書資料介紹:

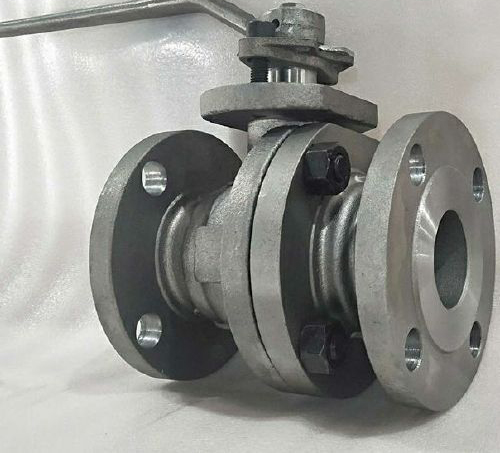

Q41F150LB-手動球閥由左閥體+右閥體+內件+手柄四大部分組合而成,手動開關,浮動式,密封PTFE/PPL,法蘭連接,壓力CLass150LB,通經DN15-DN200(美標),用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。主要用於截斷或接通管路中的介質,廣泛應用於造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控製係統中。
工作原理A、開啟過程
1在關閉位置,球體受閥杆的機械施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥杆則反向運動,其底部角形平麵使球體脫開閥座。
3閥杆繼續提升,並與閥杆螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直至到全開位置,閥杆提升到 限位置,球體旋轉到全開位置。
B、關閉過程
1關閉時,順時針旋轉手輪,閥杆開始下降並使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥杆受到嵌於其上螺旋槽內的導銷的作用,使閥杆和球體同時旋轉90°。
3 快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的後幾圈,閥杆底部的角形平麵機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
執行標準:
設計製造:API 6D/API 608
結構長度:ASME B16.10
法蘭標準:ASME B16.5/B16.47
試壓檢驗:API598/API6D/API600
壓力溫度:ASME B16.34
外形尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41F150LB-手動球閥產品,請您根據Q41F150LB-手動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q41F150LB-手動球閥產品說明書資料介紹:
Q41F150LB-手動球閥由左閥體+右閥體+內件+手柄四大部分組合而成,手動開關,浮動式,密封PTFE/PPL,法蘭連接,壓力CLass150LB,通經DN15-DN200(美標),用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。主要用於截斷或接通管路中的介質,廣泛應用於造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控製係統中。
工作原理A、開啟過程
1在關閉位置,球體受閥杆的機械施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥杆則反向運動,其底部角形平麵使球體脫開閥座。
3閥杆繼續提升,並與閥杆螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直至到全開位置,閥杆提升到 限位置,球體旋轉到全開位置。
B、關閉過程
1關閉時,順時針旋轉手輪,閥杆開始下降並使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥杆受到嵌於其上螺旋槽內的導銷的作用,使閥杆和球體同時旋轉90°。
3 快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的後幾圈,閥杆底部的角形平麵機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
執行標準:
設計製造:API 6D/API 608
結構長度:ASME B16.10
法蘭標準:ASME B16.5/B16.47
試壓檢驗:API598/API6D/API600
壓力溫度:ASME B16.34
外形尺寸
| 型號 | 規格 | 尺寸 | ||||||||
| inch | mm | L | D | D1 | D2 | b | z-Φd | H | W | |
| 150Lb | 1/2" | 15 | 108 | 89 | 60.5 | 35 | 12 | 4-Φ15 | 68 | 115 |
| Q41 | 3/4" | 20 | 117 | 98 | 70 | 43 | 12 | 4-Φ15 | 71 | 130 |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-Φ15 | 82 | 150 | |
| 11/2" | 40 | 165 | 127 | 98.5 | 73 | 15 | 4-Φ15 | 107 | 230 | |
| 2" | 50 | 178 | 152 | 120.5 | 92 | 16 | 4-Φ19 | 116 | 240 | |
| 21/2" | 65 | 190 | 178 | 139.5 | 105 | 18 | 4-Φ19 | 142 | 280 | |
| 3" | 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 160 | 310 | |
| 4" | 100 | 229 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 185 | 330 | |
| 5" | 125 | 356 | 254 | 216 | 186 | 24 | 8-Φ22 | 230 | 600 | |
| 6" | 150 | 394 | 279 | 241.5 | 216 | 26 | 8-Φ22 | 250 | 800 | |
| 8" | 200 | 457 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 315 | 1000 | |
| 10" | 250 | 533 | 406 | 362 | 324 | 31 | 12-Φ25 | 350 | 1200 | |
