產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 球閥
- 電動內螺紋三通球閥
- Q914F16P

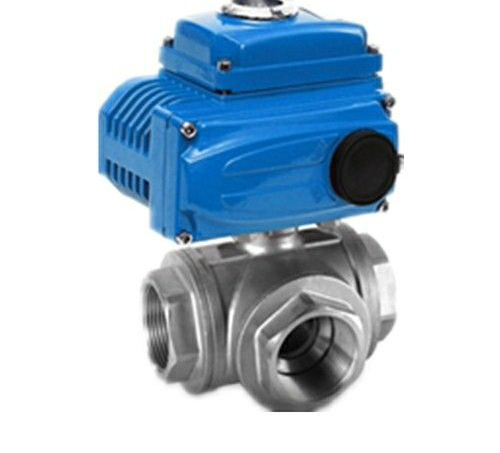

- Q914F16P-電動內螺紋三通球閥
- 40
上一個:氣動低壓鋼製球閥 下一個:帶信號反饋球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q914F16P-電動內螺紋三通球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
Q914F16P-電動內螺紋三通球閥產品說明書資料介紹
Q914F16P-電動內螺紋三通球閥以AC220V、AC380V或DC24V電源電壓作動力,接受工業自動化儀表控製係統輸入的(4-20mA)電流信號或電壓信號,即可控製運轉,實現對工藝介質的比例調節或二位切換控製。三通球閥是綜合*技術開發的新型三通切換調節閥。標準球芯有L型三通,改變球芯與管道的相對角度,可以對三支管道流體實現不同的組合控製;T型孔道可起配比作用,適用於液體、氣體、蒸汽等介質的配比調節與控製。
特點
1、三通球閥有兩座和四座密封結構,閥芯孔道有L型和T型兩種結構形式,采用控製閥芯旋轉角度,改變閥芯孔道與管道口的連接狀態,實現對三條支管不同的組合控製。三通球閥流通能力大,可控製氣體、液體、蒸汽,更適用於控製高粘度,纖維顆粒狀的流體。也適用於密封要求較嚴格的場合。
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好,它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3、四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時可關閉任意一個通道,使另外兩個通道連通,靈活控製管路中介質的合流或分流。
4、T型閥芯孔道可使三條正交的管道相互連通或切換,起分流或合流的作用;L型孔道連接相互正交的兩管道。使另一條孔道切斷,起改變介質流向作用。
產品參數
公稱通徑:DN10-DN100
公稱壓力:1.6MPa-6.4MPa
適用溫度:軟密封:-20℃-180℃/硬密封:-40℃-300℃
閥體材質:鑄鋼、不鏽鋼
適用介質:空氣、水、氣體、石油和石化產品、腐蝕性介質
連接方式:內螺紋(T型/L型)
泄漏量:複合ANSI B16.104 5級標準
閥座形式:不鏽鋼可動硬密封、PTFE軟密封
外形連接尺寸
尺寸圖
產品流向示意圖
L型流道的三通4麵閥座球閥,采用2麵閥座,受力平衡,保證閉止通道的可靠密封。主要用於流路的換向。

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q914F16P-電動內螺紋三通球閥產品,請您根據Q914F16P-電動內螺紋三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q914F16P-電動內螺紋三通球閥產品說明書資料介紹
Q914F16P-電動內螺紋三通球閥以AC220V、AC380V或DC24V電源電壓作動力,接受工業自動化儀表控製係統輸入的(4-20mA)電流信號或電壓信號,即可控製運轉,實現對工藝介質的比例調節或二位切換控製。三通球閥是綜合*技術開發的新型三通切換調節閥。標準球芯有L型三通,改變球芯與管道的相對角度,可以對三支管道流體實現不同的組合控製;T型孔道可起配比作用,適用於液體、氣體、蒸汽等介質的配比調節與控製。
特點
1、三通球閥有兩座和四座密封結構,閥芯孔道有L型和T型兩種結構形式,采用控製閥芯旋轉角度,改變閥芯孔道與管道口的連接狀態,實現對三條支管不同的組合控製。三通球閥流通能力大,可控製氣體、液體、蒸汽,更適用於控製高粘度,纖維顆粒狀的流體。也適用於密封要求較嚴格的場合。
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好,它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3、四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時可關閉任意一個通道,使另外兩個通道連通,靈活控製管路中介質的合流或分流。
4、T型閥芯孔道可使三條正交的管道相互連通或切換,起分流或合流的作用;L型孔道連接相互正交的兩管道。使另一條孔道切斷,起改變介質流向作用。
產品參數
公稱通徑:DN10-DN100
公稱壓力:1.6MPa-6.4MPa
適用溫度:軟密封:-20℃-180℃/硬密封:-40℃-300℃
閥體材質:鑄鋼、不鏽鋼
適用介質:空氣、水、氣體、石油和石化產品、腐蝕性介質
連接方式:內螺紋(T型/L型)
泄漏量:複合ANSI B16.104 5級標準
閥座形式:不鏽鋼可動硬密封、PTFE軟密封
外形連接尺寸
| DN | L | L2 | B | D1 | D2 | H | Z-do | T |
| 15 | 161 | 40 | 150 | 65 | 95 | 142.5 | 4/14 | 14 |
| 20 | 161 | 40 | 160 | 75 | 105 | 148 | 4/14 | 14 |
| 25 | 161 | 40 | 180 | 85 | 115 | 170.5 | 4/14 | 14 |
| 32 | 161 | 40 | 200 | 100 | 135 | 177.5 | 4/18 | 16 |
| 40 | 188 | 40 | 220 | 110 | 145 | 203.5 | 4/18 | 16 |
| 50 | 188 | 40 | 240 | 125 | 160 | 2.09.0 | 4/18 | 16 |
| 65 | 188 | 40 | 260 | 145 | 180 | 235.5 | 4/18 | 18 |
| 80 | 268 | 40 | 280 | 160 | 195 | 271.5 | 8/18 | 20 |
| 100 | 268 | 40 | 320 | 180 | 215 | 366 | 8/18 | 20 |
產品流向示意圖
L型流道的三通4麵閥座球閥,采用2麵閥座,受力平衡,保證閉止通道的可靠密封。主要用於流路的換向。
