  • 球閥
  • 全通經偏心半球閥
  • PQ940H10
  • PQ940H10-全通經偏心半球閥
  • 40
上一個:氣動球閥  下一個:氧氣球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多PQ940H10-全通經偏心半球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
PQ940H10-全通經偏心半球閥產品說明書資料介紹:

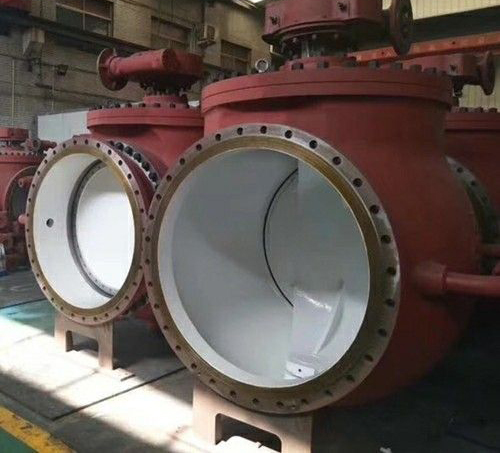

PQ940H10-全通經偏心半球閥由閥體、偏心軸、閥蓋、球冠、軸套、閥座等主要部件組成,閥體材質可選QT450/WCB材質,法蘭連接,驅動方式:電動,公稱壓力PN6-10,公稱通經DN200-DN2400,使用介質:水,溫度範圍:≤150℃,密封麵堆焊不鏽鋼材質耐腐蝕使用壽命長,偏心結構設計啟閉無摩擦密封效果好。在水利發電站、自來水廠、水庫等給排水管路得到廣泛用於作接通切斷閥使用。
PQ940H10-全通經偏心半球閥相比普通的相同規格偏心半球閥流量要大
上裝式的優點
在管線上出現故障需要修理時,不必從管線上拆卸閥門,隻須拆掉中法蘭螺栓和螺母,將閥蓋和閥杆組合件一起從閥體中取下來,然後取出球體和閥座組合件。即可在線修理球體和閥座。這種維修節省了時間,將生產中的損失降到低點。
結構原理
利用偏心閥體,偏心球體和閥座,閥杆作旋轉運動時在共同軌跡自動定心,關閉過程中越關越緊,完全達到良好的密封性能。閥門的球體和閥座完全脫離,消除了密封圈的磨損,克服了傳統球體閥座與球體密封麵始終磨損的問題,非金屬彈性材料被嵌入金屬座中,閥座金屬麵受到良好的保護。
執行標準
設計製造:GB/T12237-2007
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
性能參數
性能參數
材料性能材料代號
WCB304316304L316L321
ZG2300Cr18Ni9(CF8)1Cr18Ni12Mo2Ti00Cr18Ni1000Cr17Ni14Mo2ZG7Cr18Ni9T
(CF8M)(CF3)(CF3M)(F347)
適用介質水、油品、蒸汽硝酸類醋酸類強氧化介質尿素等腐蝕介質硝酸類
測試範圍 Mpa
項目公稱壓力殼體壓力試驗密封測試上密封測試低壓密封測試探傷測試
試驗介質水 Mpa水 Mpa水 Mpa氣 MpaGB/T6440-1992
時間(S)12060600.5~0.6
壓力測試1.0Mpa1.51.11.1
 1.6Mpa2.41.761.76
 2.5Mpa3.752.752.75
連接尺寸
連接尺寸
公稱壓力 PN公稱通徑 DN尺寸【mm】
LDD1D2bZ-ΦdWsHd
1.0 MPa100229220180156228-Φ18330380
125254250210184228-Φ18345405
150267285240211248-Φ22370440
200292340295266248-Φ22405470
2503303953503192612-Φ22480540
3003564454003702612-Φ22520580
3504305054604292616-Φ22570630
4005305655154802616-Φ26630710
4505806155655302820-Φ26690770
5006306706205822820-Φ26740820
6008007807256823420-Φ30840940
7009008958407943424-Φ309601040
800100010159509013624-Φ3310801180
90011001115105010013828-Φ3311901280
100012001230116011123828-Φ3613101420
結構尺寸圖
訂貨注意事項
1、產品型號
2、規格尺寸
3、產品材質
4、使用介質
5、介質溫度
6、使用壓力
7、新管道安裝還是老管道更換使用
8、是否需要配套連接附件


上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PQ940H10-全通經偏心半球閥產品,請您根據PQ940H10-全通經偏心半球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
