產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 截止閥

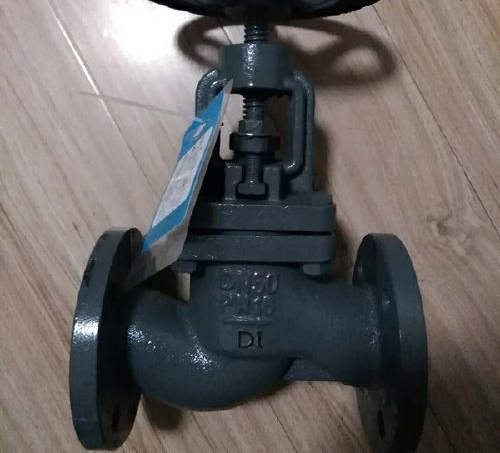

- 低壓蒸汽截止閥
- J41H16
- J41H16-低壓蒸汽截止閥
- 43
上一個:焊接截止閥 下一個:
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41H16-低壓蒸汽截止閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
J41H16-低壓蒸汽截止閥手動開關,球墨鑄鐵材質,可以用於≤250℃蒸汽介質,法蘭連接的直通式截止閥,密封閥座Cr13係列不鏽鋼,使用介質:水、蒸汽、油品等。廣泛用在石油、化工、製藥、化肥、電力行業等各種工況的管道上,切斷或接通介質。操作方式有:手動、齒輪傳動、電動、氣動等。
廣泛用在石油、化工、製藥、化肥、電力行業等各種工況的管道上,切斷或接通介質。操作方式有:手動、齒輪傳動、電動、氣動等。
結構原理:
截止閥的啟閉件是塞形的閥瓣,密封麵呈平麵或錐麵,閥瓣沿閥座的 線作直線運動。閥杆的運動形式,(通用名稱:暗杆),也有升降旋轉杆式,(通用名稱:明杆)截止閥是指關閉件(閥瓣)沿閥座 線移動的閥門。 根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程成正比例關係。由於該類閥門的閥杆開啟或關閉行程相對較短,而且具有非常可靠的切斷功能,又由於閥座通口的變化與閥瓣的行程成正比例關係,非常適合於對流量的調節。因此,這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。
特點:
1、結構比閘閥簡單,製造與維修都較方便
2、啟閉時,閥瓣行程小,因而截止閥高度比閘閥小,但結構長度比閘閥長。
3、密封麵不易磨損及擦傷,密封性好,啟閉時閥瓣與閥體密封麵之間無相對滑動,因而磨損與擦傷均(jun1)不嚴重,密封性能好,使用壽命長。
4、啟閉力矩大、啟閉較費力,啟閉時間校長。
5、流體阻力大,因閥體內介質通道較曲折,流體阻力大,動力消耗大。
執行標準:
壓力測試:
外形結構尺寸:

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41H16-低壓蒸汽截止閥產品,請您根據J41H16-低壓蒸汽截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
J41H16-低壓蒸汽截止閥手動開關,球墨鑄鐵材質,可以用於≤250℃蒸汽介質,法蘭連接的直通式截止閥,密封閥座Cr13係列不鏽鋼,使用介質:水、蒸汽、油品等。廣泛用在石油、化工、製藥、化肥、電力行業等各種工況的管道上,切斷或接通介質。操作方式有:手動、齒輪傳動、電動、氣動等。
廣泛用在石油、化工、製藥、化肥、電力行業等各種工況的管道上,切斷或接通介質。操作方式有:手動、齒輪傳動、電動、氣動等。
結構原理:
截止閥的啟閉件是塞形的閥瓣,密封麵呈平麵或錐麵,閥瓣沿閥座的 線作直線運動。閥杆的運動形式,(通用名稱:暗杆),也有升降旋轉杆式,(通用名稱:明杆)截止閥是指關閉件(閥瓣)沿閥座 線移動的閥門。 根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程成正比例關係。由於該類閥門的閥杆開啟或關閉行程相對較短,而且具有非常可靠的切斷功能,又由於閥座通口的變化與閥瓣的行程成正比例關係,非常適合於對流量的調節。因此,這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。
特點:
1、結構比閘閥簡單,製造與維修都較方便
2、啟閉時,閥瓣行程小,因而截止閥高度比閘閥小,但結構長度比閘閥長。
3、密封麵不易磨損及擦傷,密封性好,啟閉時閥瓣與閥體密封麵之間無相對滑動,因而磨損與擦傷均(jun1)不嚴重,密封性能好,使用壽命長。
4、啟閉力矩大、啟閉較費力,啟閉時間校長。
5、流體阻力大,因閥體內介質通道較曲折,流體阻力大,動力消耗大。
執行標準:
| 設計與製造 | GB/T12235 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 | 碳鋼 | GB/T12229 |
| 不鏽鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標 誌 | GB/T12220 | |
| 供 貨 | JB/T7928 | |
| 公稱壓力 | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
| 強度試驗 | 2.4 | 3.8 | 6 | 9.6 | 15 | 24 |
| 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.4 | 11 | 18 |
| 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11 | 18 |
| 氣密封試驗 | 0.4-0.7 | |||||
| DN | L | D | D1 | D2 | b | z×ød | H | D0 | 重量/KG |
| 10 | 130 | 90 | 60 | 40 | 14 | 4×ø14 | 198 | 120 | 5 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4×ø14 | 200 | 120 | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4×ø14 | 243 | 140 | 7.3 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4×ø14 | 253 | 160 | 8 |
| 32 | 180 | 135 | 100 | 78 | 15 | 4×ø18 | 280 | 160 | 12 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4×ø18 | 312 | 200 | 16 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4×ø18 | 321 | 200 | 16 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4×ø18 | 325 | 240 | 22 |
| 80 | 310 | 195 | 160 | 135 | 20 | 4×ø18 | 355 | 240 | 31 |
| 100 | 350 | 215 | 180 | 155 | 20 | 4×ø18 | 415 | 280 | 45 |
| 125 | 400 | 245 | 210 | 185 | 22 | 4×ø18 | 460 | 320 | 80 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8×ø23 | 510 | 360 | 97 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12×ø23 | 590 | 360 | 169 |
