  • 截止閥
  • 截止閥
  • J41H10K
  • J41H10K-截止閥
  • 43
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41H10K-截止閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

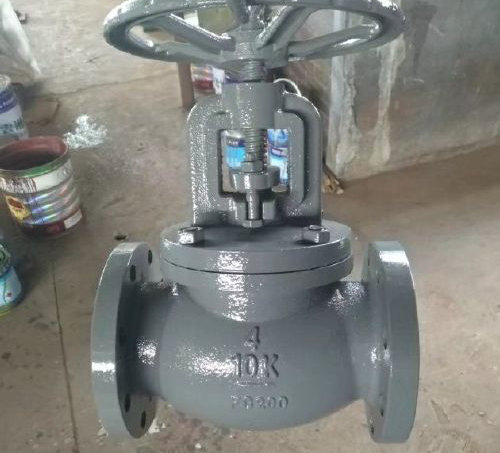

J41H10K-截止閥閥體材質FC200球墨鑄鐵,法蘭連接的直通式J41H10K-截止閥,手動開關,密封麵Cr13係列不鏽鋼,設計壓力S10K,適用溫度:≤180℃,適用介質:水、蒸汽、油品,廣泛應用於石化、冶金、化工、電站、製藥等行業。截斷或接通調節管路介質。
特點
1、美標J41H10K-截止閥結構合理、密封可靠
2、密封麵堆焊Co基硬質合金,使用壽命長
3、閥杆調質及表麵氮化處理,有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型。
執行標準
設計規範標準: BS1873
結構長度標準: ASME B16.10
法蘭連接標準: ASME B16.5
對焊端連接標準:ASME B16.25
試驗與檢驗標準:API 598
試驗壓力
公稱壓力PN(Lb)強度試驗氣密封試驗氣密封試驗
MPaLbf/in2MPaLbf/in2MPaLbf/in2
15034302.23150.4-0.760-100
3007.711105.7815
60015.3222011.31630
900233330172445
150038.4556028.24080
2500649255476790
零件材料
體、蓋閥杆密封麵墊片(環)填料工作溫度適用介質
FC200FC200FC200增強柔性石墨柔性石墨≤180水、蒸汽
外形尺寸
DNS10K凸麵法蘭(RF)主要尺寸重量
mminLDD1D2bn-φdHD0
151月2日1088960.53511.24/162411006.9
203月4日1179869.94312.74/162411009.8
25112710879.25114.24/1624212513.5
3211月4日1401178963164/1628016019.5
4011月2日16512798.67317.54/1628616028.5
502203152120.792194/1936820018
652月21日216178139.710522.44/1938720030
803241190152.4127244/1941125041
1004292229190.5157244/1945425064
1255356254216186248-22.545535086
1506406279241.321625.48-22.5541350113
2008495343298.527028.48-22.5651450178
2501062240636232430.212-25.4800450270
30012698483431.83813212-25.41231600350
35014787533476.34133512月29日1450600460
40016914597539.847036.626-291645600590

安裝注意事項
1、電動氣動J41H10K-截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物,如果有安排清理幹淨安裝。
3、久置的閥門應該進行水壓或者氣壓試驗後安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、焊接J41H10K-截止閥焊接完成後檢測焊口處有無夾渣沙眼等缺陷,有條件進行拍片處理檢測,焊後一定要熱處理。
6、焊好後需要進行水壓試驗後才可以正常開機使用。
7、使用一段時間後開關閥門檢測填料密封,如有損壞及時更換。


上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41H10K-截止閥產品,請您根據J41H10K-截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
