- 截止閥
- 截止閥

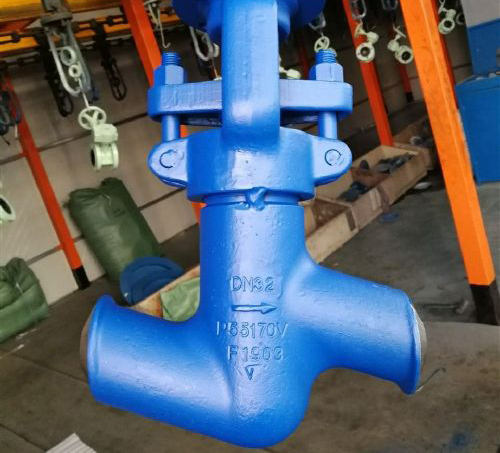

- J61YP57 250V
- J61YP57 250V-截止閥
- 43
上一個:焊接截止閥 下一個:鎳材質截止閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J61YP57 250V-截止閥 相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
截止閥產品說明書資料介紹
截止閥結構長度按E101的規定。閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。適用於Class1500~3500Lb、工作溫度-29~570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為:水、油品、蒸汽等非腐蝕性介質。主要適用於火力電站各種係統的管路上,疏水和排氣使用。
直通截止式結構,閥芯錐麵密封,BW對焊連接(焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸),閥芯閥座密封麵材質堆焊STL合金,製造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定,結構長度按E101的規定或按用戶提供尺寸。
結構特點
啟閉件(閥瓣)沿閥體密封麵軸線升降運動的閥門,閥杆開啟與關閉行程相對較短,而且具有非常用可靠的開通和切斷功能
合金鋼閥門具有耐高溫,耐高壓的特點。
密封麵有易磨損、擦傷、密封性能好,使用壽命長。
結構緊湊,啟閉性好、高度小、維護方便。
連接采用焊接式結構連接處不易泄漏。
結構原理
截止閥的啟閉件是塞形的閥瓣,密封麵呈平麵或錐麵,閥瓣沿流體的中心線作直線運動。
執行標準
性能參數
主要零件材料
外形連接尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J61YP57 250V-截止閥 產品,請您根據J61YP57 250V-截止閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
截止閥產品說明書資料介紹
截止閥結構長度按E101的規定。閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。適用於Class1500~3500Lb、工作溫度-29~570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為:水、油品、蒸汽等非腐蝕性介質。主要適用於火力電站各種係統的管路上,疏水和排氣使用。
直通截止式結構,閥芯錐麵密封,BW對焊連接(焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸),閥芯閥座密封麵材質堆焊STL合金,製造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定,結構長度按E101的規定或按用戶提供尺寸。
結構特點
啟閉件(閥瓣)沿閥體密封麵軸線升降運動的閥門,閥杆開啟與關閉行程相對較短,而且具有非常用可靠的開通和切斷功能
合金鋼閥門具有耐高溫,耐高壓的特點。
密封麵有易磨損、擦傷、密封性能好,使用壽命長。
結構緊湊,啟閉性好、高度小、維護方便。
連接采用焊接式結構連接處不易泄漏。
結構原理
截止閥的啟閉件是塞形的閥瓣,密封麵呈平麵或錐麵,閥瓣沿流體的中心線作直線運動。
執行標準
| 產品規範 | 設計規範 | 結構長度 | 壓力溫度等級: | 試驗與檢驗 |
| JB/T3595-2002、 | E101\JB/T3595-2002、GB/T12221-2005 | E101\JB/T3595-2002 | JB/T3595-2002 | |
| E101、DL/T531 |
| 產品型號 | 公稱壓力PN(MPa) | 試驗壓力 (MPa) | 試驗壓力 (MPa) | 適用溫度(℃) | 適用介質 | |||
| 殼體強度 | 密封 | P54 | P55 | P57 | ||||
| J61H/Y-100 | 10 | 15 | 11 | ≤450 | 水、蒸汽、油品 | |||
| J61H/Y-200 | 20 | 30 | 22 | |||||
| J61H/Y-250 | 25 | 37.5 | 27.5 | |||||
| J61H/Y-320 | 32 | 48 | 36 | |||||
| J61Y-P54/100V | 30 | 22 | 10 | ≤540 | 蒸汽 | |||
| J61Y-P54/140V | 38 | 28 | 14 | |||||
| J61Y-P54/70V | 48 | 36 | 17 | |||||
| J61Y-P55/100V | 38 | 28 | 10 | ≤550 | ||||
| J61Y-P55/140V | 48 | 36 | 14 | |||||
| J61Y-P55/170V | 53 | 39 | 17 | |||||
| J61Y-P57/1OOV | 48 | 36 | 10 | ≤570 | ||||
| J61Y-P57/140V | 55 | 40 | 14 | |||||
| J61Y-P57/170V | 60 | 44 | 17 | |||||
| 零件名稱 | 閥體 | 閥蓋 | 閥杆 | 閥瓣 | 密封麵 | 填料 | 閥杆螺母 | 手輪 |
| J61H型 | 25 | 25 | 鉻不鏽鋼 | 鉻不鏽鋼 | 鉻不鏽鋼 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 |
| WCB | 40Cr | 鉻鉬鋁鋼氮化 | ||||||
| J61Y型 | 25 | 25 | 鉻不鏽鋼 | 25 | 硬質合金 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 |
| WCB | 40Cr | 鉻鉬鋁鋼氮化 | ||||||
| J61Y-P54型 | ZG20CrMoV 12Cr1M01V | 12Cr1M01V | 20Cr1M01V | 12Cr1M01V | 硬質合金 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 |
| 25Cr2M01V | ||||||||
| J61Y-P55型 | ZG15CrMoV 12Cr1M01V | 12Cr1M01V | 20Cr1M01V | 12Cr1M01V | 硬質合金 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 |
| 25Cr2M01V | ||||||||
| J61Y-P57型 | ZG15CrMOV 12Cr1M01V | 12Cr1M01V | 20Cr1M01V | 12Cr1M01V | 硬質合金 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 |
| 25Cr2M01V |
| 公稱通徑 | 主要外形尺寸和連接尺寸 | |||||
| L | D1 | D2 | D3 | α | H | |
| J61 | H | PN100、PN200、PN250、PN320 P54100V、P54140V、P54170V | ||||
| Y | ||||||
| 15 | 150 | 17 | 36 | / | 37.5° | 518 |
| 20 | 135 170 | 22 | 42 | / | 37.5° | 518 |
| 25 | 135 170 | 26 | 42 | / | 37.5° | 518 |
| 32 | 170 180 | 31 | 44 | / | 37.5° | 560 |
| 40 | 230 | 38 | 60 | / | 37.5° | 545 |
| 50(1) | 250 | 50 | 82 | / | 32° | 728 |
| 50(2) | 320 350 | 50 | 82 | / | 32° | 748 |
| 65 | 370 260 | 69 | 100 | 110 | 32° | 829 |
| 80 | 400 430 470 | 84 | 108 | 130 | 32° | 898 |
| 100 | 455 560 | 107 | 144 | 165 | 32° | 913 |
| 125 | 600 | 124 | 170 | 184 | 32° | 1182 |
| 150 | 700 | 146 | 180 | 212 | 32° | 1278 |
