奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41H10P-截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
J41H10P-截止閥-DN500手動開關，304不鏽鋼材質，直通法蘭式J41H10P-截止閥，本體密封，PN10壓力，通經DN500（國標），適用介質：水、蒸汽、油品等。廣泛用在石油、化工、製藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。操作方式有：手動、齒輪傳動、電動、氣動等。

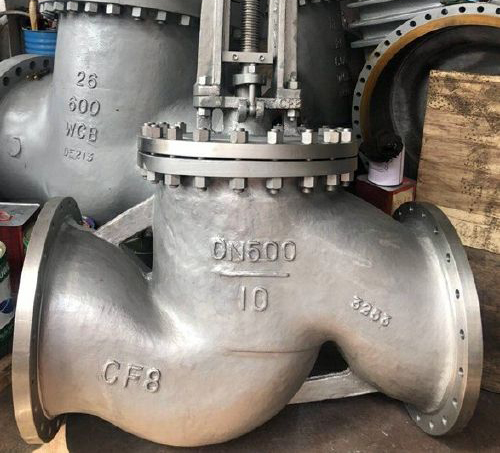

毛培圖
性能參數
特點:
1、結構比閘閥簡單，製造與維修都較方便
2、啟閉時，閥瓣行程小，因而J41H10P-截止閥高度比閘閥小，但結構長度比閘閥長。
3、密封麵不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封麵之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
4、啟閉力矩大、啟閉較費力，啟閉時間校長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、介質流動方向 公稱壓力PN≤16MPa時，一般順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，J41H10P-截止閥介質隻能單方向流動，不能改變流動方向。
7、全開時閥瓣經常受衝蝕。
加工完成
執行標準:
壓力測試:
零件材質:
外形結構尺寸:
打包完成
安裝維護注意事項：
1、手輪、手柄操作的J41H10P-截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向*。
結構形式：
J41H10P-截止閥閥體的結構形式有直通式、直流式和直角式。直通式是較常見的結構，但其流體的阻力大。直流式流體阻力較小，多用於含固體顆粒或粘度大的流體。直角式閥體多鍛造，適用於較小通經、較高壓力的的J41H10P-截止閥。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41H10P-截止閥產品，請您根據J41H10P-截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
J41H10P-截止閥-DN500手動開關，304不鏽鋼材質，直通法蘭式J41H10P-截止閥，本體密封，PN10壓力，通經DN500（國標），適用介質：水、蒸汽、油品等。廣泛用在石油、化工、製藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。操作方式有：手動、齒輪傳動、電動、氣動等。
毛培圖
性能參數
| 產品名稱： | 大口徑不鏽鋼J41H10P-截止閥 | 產品型號： | ||||
| 公稱通徑： | DN500 | 閥座密封： | Cr係列不鏽鋼 | |||
| 公稱壓力： | PN10 | 連接方式： | 法蘭 | |||
| 適用溫度： | ≤250℃ | 驅動方式： | 手動 | |||
| 閥體材質： | 304 | 製造標準： | GB12235/HG20592 | |||
| 適用介質： | 水、油品、蒸氣 | 生產廠家： | 上海奇眾閥門製造有限公司 | |||
1、結構比閘閥簡單，製造與維修都較方便
2、啟閉時，閥瓣行程小，因而J41H10P-截止閥高度比閘閥小，但結構長度比閘閥長。
3、密封麵不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封麵之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
4、啟閉力矩大、啟閉較費力，啟閉時間校長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、介質流動方向 公稱壓力PN≤16MPa時，一般順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，J41H10P-截止閥介質隻能單方向流動，不能改變流動方向。
7、全開時閥瓣經常受衝蝕。
加工完成
執行標準:
| 設計與製造 | GB/T12235 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 | 碳鋼 | GB/T12229 |
| 不鏽鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標 誌 | GB/T12220 | |
| 供 貨 | JB/T7928 | |
| 公稱壓力 | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
| 強度試驗 | 2.4 | 3.8 | 6 | 9.6 | 15 | 24 |
| 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.4 | 11 | 18 |
| 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11 | 18 |
| 氣密封試驗 | 0.4-0.7 | |||||
| 型號 | 材料 | |||
| 閥體、閥蓋 | 閥杆 | 密封麵 | 填料 | |
| J41H-10 | 304 | 304 | 304 | 石棉、石墨、柔性石墨、聚四氟乙烯 |
| DN | L | D | D1 | D2 | b | z×ød | H | D0 | 重量/KG |
| 500 | 1150 | 1000 |
安裝維護注意事項：
1、手輪、手柄操作的J41H10P-截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向*。
結構形式：
J41H10P-截止閥閥體的結構形式有直通式、直流式和直角式。直通式是較常見的結構，但其流體的阻力大。直流式流體阻力較小，多用於含固體顆粒或粘度大的流體。直角式閥體多鍛造，適用於較小通經、較高壓力的的J41H10P-截止閥。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41H10P-截止閥產品，請您根據J41H10P-截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
