奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41F16-鋁青銅截止閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

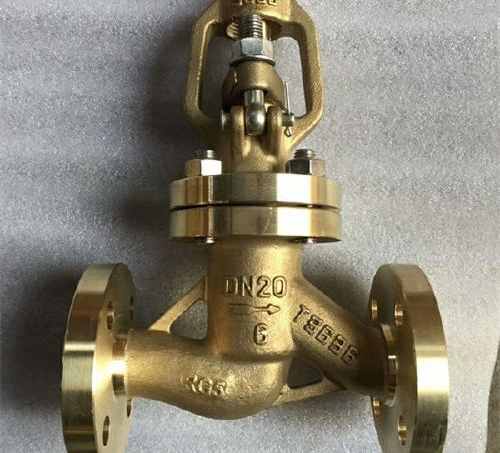

J41F16-鋁青銅截止閥產品說明書資料介紹:
J41F16-鋁青銅截止閥主要材質鋁青銅有很多牌號不同牌號使用效果不一樣,有良好的耐腐性、足夠的強度。適用於海水、含氯離子多的場合管道上,主要應用於船舶、石化、化工、電力、冶金、醫藥、食品等行業。
性能參數
1、驅動方式:手動
2、閥體材質:鋁青銅
3、連接方式:法蘭
4、設計壓力:PN6
5、適用介質:腐蝕性介質
6、密封材質:本體
產品執行標準:
設計標準:GB/T12235
結構長度:GB/T12221
連接法蘭:GB9113 JB79、HG20596
試驗和檢驗:GB13927 JB9092
壓力溫度等級:GB/T12224
外形結構尺寸
外形結構尺寸圖
結構形式:
截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構,但其流體的阻力大。直流式流體阻力較小,多用於含固體顆粒或粘度大的流體。直角式閥體多鍛造,適用於較小通經、較高壓力的的截止閥。

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41F16-鋁青銅截止閥產品,請您根據J41F16-鋁青銅截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
J41F16-鋁青銅截止閥產品說明書資料介紹:
J41F16-鋁青銅截止閥主要材質鋁青銅有很多牌號不同牌號使用效果不一樣,有良好的耐腐性、足夠的強度。適用於海水、含氯離子多的場合管道上,主要應用於船舶、石化、化工、電力、冶金、醫藥、食品等行業。
性能參數
1、驅動方式:手動
2、閥體材質:鋁青銅
3、連接方式:法蘭
4、設計壓力:PN6
5、適用介質:腐蝕性介質
6、密封材質:本體
產品執行標準:
設計標準:GB/T12235
結構長度:GB/T12221
連接法蘭:GB9113 JB79、HG20596
試驗和檢驗:GB13927 JB9092
壓力溫度等級:GB/T12224
外形結構尺寸
| 型號 | 公稱通徑DN | 尺寸(mm) | |||||
| L | D | D1 | D2 | H | Do | ||
| PN16 | 15 | 130 | 95 | 65 | 45 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 190 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 205 | 160 | |
| 32 | 180 | 135 | 100 | 78 | 270 | 180 | |
| 40 | 200 | 145 | 110 | 85 | 310 | 200 | |
| 50 | 230 | 160 | 125 | 100 | 358 | 240 | |
| 65 | 290 | 180 | 145 | 120 | 373 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 435 | 320 | |
| 100 | 350 | 215 | 180 | 155 | 500 | 360 | |
| 125 | 400 | 245 | 210 | 185 | 614 | 400 | |
| 150 | 480 | 280 | 240 | 210 | 674 | 400 | |
| 200 | 600 | 335 | 295 | 265 | 818 | 450 | |
| 250 | 730 | 405 | 355 | 320 | 969 | 550 | |
結構形式:
截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構,但其流體的阻力大。直流式流體阻力較小,多用於含固體顆粒或粘度大的流體。直角式閥體多鍛造,適用於較小通經、較高壓力的的截止閥。
