首頁-->產品中心-->截止閥-->>法蘭截止閥-->>氧氣截止閥

銷售電話：13817855033
圖文傳真：+86-021-51645825

所屬係列：
產品名稱：
產品型號：
關鍵字標簽：
瀏覽次數：

截止閥
氧氣截止閥
YJ41FPN16~40
YJ41FPN16~40-氧氣截止閥
43

上一個：氣動高溫高壓截止閥下一個:高壓截止閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多YJ41FPN16~40-氧氣截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
YJ41FPN16~40-氧氣截止閥產品說明書資料介紹

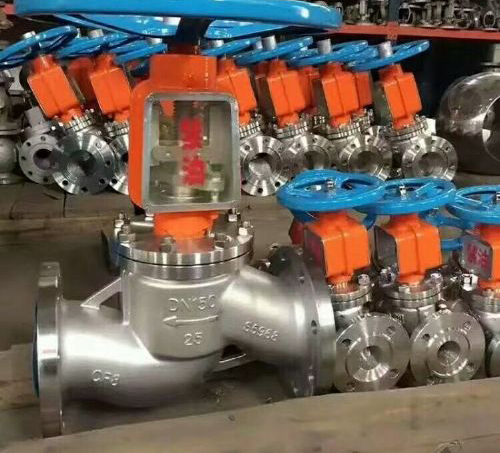

YJ41FPN16~40-氧氣截止閥是一種廣泛應用於鋼鐵、冶金、石化、化工等用氧工程的管網中。該類產品除了具有普通閥門的功能外，又有其自身的特點。在製造時嚴格的禁油措施，並且零件在安裝前均進行嚴格的脫脂處理。主要用來接通或截斷管路中的介質，一般不用來調節流量，適用的壓力範圍很廣。是為氧氣管網特殊設計的閥門，廣泛應用於鋼鐵、冶金、石化、化工等用氧工程的管網中．
結構特點
1、對於公稱壓力PN≥1．6MPa、DNl25～200內旁通結構；DN250～500帶外旁通閥結構。其目的是減小閥前、閥後的壓力差以避免高流速、高衝刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1．6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對於DN≥125的閥門介質高進低出的流向，一方麵足內旁通閥結構上的需要，另一方麵由於介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣管路用截止閥的支架部分全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。並有明顯的禁油標記。
5、全部零件嚴格的脫脂處理。
設計與製造標準
設計與製造：GB12235
法蘭尺寸：GB9113
結構長度：GB12221
檢驗與實驗：GB/T13927
性能參數

型號	公稱壓力	殼體試驗壓力Ps(Mpa)		氣密封試驗	適用溫度(℃)	適用介質
		水	氣
YJ41W-25P	2.5	3.8	2.5	2.5	常溫	氧氣
YJ41W-40P

外形尺寸

YJ41W-40P、YJ41W-40R
公稱通徑	尺寸 (mm)
DN(mm)	L	D	D1	D2	D6	b	f	fz	z-фd	Dz	i	H	D0
15	130	95	65	45	40	16	2	4	4-ф14	82	10	202	100
20	150	105	75	55	51	16	2	4	4-ф14	95	13	225	100
25	160	115	85	65	58	16	2	4	4-ф14	98	15	236	125
32	190	135	100	78	66	18	2	4	4-ф18	120	28	312	180
40	200	145	110	85	76	18	3	4	4-ф18	135	20	328	160
50	230	160	125	100	88	20	3	4	4-ф18	160	25	450	320
65	290	180	145	120	110	22	3	4	8-ф18	180	30	530	360
80	310	195	160	135	121	22	3	4	8-ф18	195	32	560	400
100	350	230	190	160	150	24	3	4.5	8-ф23	230	40	618	450
125	400	270	220	188	176	28	3	4.5	8-ф25	275	42	675	450
150	480	300	250	218	204	30	3	4.5	8-ф25	330	50	743	560
200	600	375	320	282	260	38	3	4.5	12-ф30	405	55	850	640
250	650	445	385	345	313	42	3	4.5	12-ф34	480	88	975	720
300	750	510	450	408	364	46	4	4.5	16-ф34	520	100	1115	800
400	950	655	585	535	474	58	4	5	16-ф41	650	140	1425	900

外形圖
