  • 通用閥門
  • 電動開關蝶閥
  • D941HPN10
  • D941HPN10-電動開關蝶閥
  • 97
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D941HPN10-電動開關蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
D941HPN10-電動開關蝶閥法蘭連接，三偏心硬密封，金屬石墨多層次密封麵，閥座本體堆焊Cr13係列不鏽鋼，公稱壓力PN10~16，公稱通經DN40-DN2400(國標)，閥體材質可選（WCB碳鋼、CF8不鏽鋼、雙相鋼等）使用壽命長。用於治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

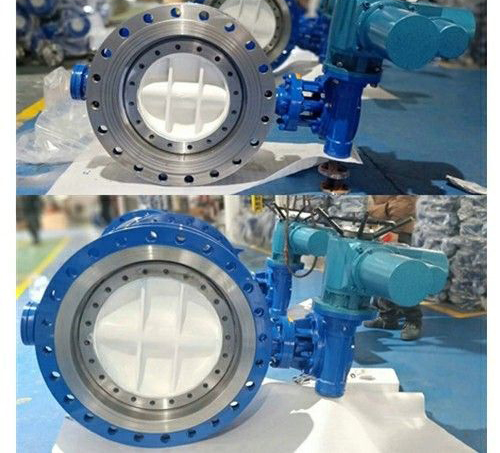

電動蝶閥圖片
電動蝶閥性能結構:
其結構三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕，適用溫度: -40℃～425℃
特點:
1、三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、密封圈選用不鏽鋼製作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，使用壽命長等特點
3、蝶板密封麵堆焊鈷基硬質合金，使用壽命長
4、大規格蝶板絎架結構，強度高，過流麵積大，流阻小
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限製，也不受空間位置的影響，可在任何方向安裝
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便於用戶使用
電動控製蝶閥執行標準:
設計規範:GB/T 12238
結構長度:GB/T 12221
法蘭連接:GB/T 9113
試驗與檢驗:GB/T 13927
產品標識:GB/T 12220
性能參數:
公稱通經DN（mm)50～2000
公稱藥理PN（MPa)0.611.62.5
密封試驗(MPa)0.661.11.762.75
強度試驗(MPa)0.91.52.43.75
適用溫度碳鋼：-29℃～425℃不鏽鋼：-40℃～650℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式蝸輪傳動、電動、氣動、液動
零件的材料:
蝶閥型號D343HD643HD943H
D343YD643YD943Y
D343WD643WD943W
適用介質水、蒸汽、油品介質等
材料閥體WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
蝶板WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
閥杆2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel
密封麵SS+柔性石墨 不鏽鋼司太立合金 碳化鎢 鎳合金 Monel
填料柔性石墨
外形尺寸:
公稱通徑結構長度H外形尺寸(參考值)
DNLD343D643D943
毫米mm英寸inch短係列長係列H1A1B1H2A2B2H3A3B3
50210815011235018020062524572530250255
6521/211217011537018020062524572530250255
80311418012038018020064524572565250255
100412719013842018020067535592600250255
125514020016446018020071535592640250255
150614021017555527028080035592705300315
2008152230200760400425850250170775300315
25010165250243830400425925250170945300315
3001217827025089545056010354502201070300315
3501419029028095045056010754502201140300315
40016216310305119053558011904502201210300315
45018222330350125553558012506502801335575714
50020229350380130553558012906502801415575714
60024267390445134057066014558503801605656810
70028292430480152075055015858503801844656810
800323184705301710750550170012503802040656810
900363305105801810750550196512503802255785863
1000404105506501960900750201512503802380785863
12004847063076022501000925225012503802640785863
14005653071085024351000925---2886--
160064600790103027801000925---3156--
180072670870123030201100980---3421--
200080760950135032701100980---3685
安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度是否滿足使用要求。 應檢查各零部件是否損壞或鬆動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下 閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、蝶板密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓， 雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控製機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在*次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向*即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D941HPN10-電動開關蝶閥產品，請您根據D941HPN10-電動開關蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
