- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 管夾閥
- 法蘭氣動管夾閥
- GJ841X

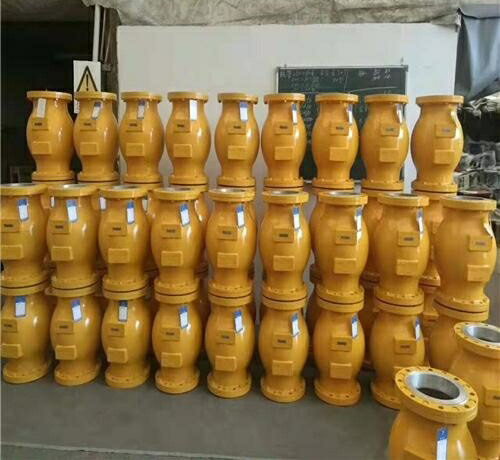

- GJ841X-法蘭氣動管夾閥
- 41
上一個：電動管夾閥 下一個:
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多GJ841X-法蘭氣動管夾閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、GJ841X-法蘭氣動管夾閥產品簡介
控製介質輸入時，橡膠管套與閥體之間的空腔與大氣連通，膠套受流體壓力處於向外張緊狀態，因為管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因為流體的壓力而變化。當控製介質進入管套與閥體的空腔時，橡膠管套在流體壓力下變形截流。該閥采用管套密封件，主要由閥體、橡膠管套、閥蓋等零件組成，結構簡單，性能可靠，密封好，可任意安裝。
二、GJ841X-法蘭氣動管夾閥產品主要性能標準
⑴本廠生產管夾閥門尺寸符合機械工業部標準，出廠前經過試壓GJ41X-6L按規定10Kg/cm2,GJ41X-10L按16Kg/cm2試壓持續5分鍾無泄露，安裝時不必拆洗調整更動。
⑵本閥門在管道上任意安裝，沒有介質流向限製，久時使用，如有磨損或泄露隻需將閥體拆下調換新管套，其閥體可長期使用經濟的確實惠。
三、GJ841X-法蘭氣動管夾閥產品技術參數
閥體：鑄鐵DN25~300鑄鋁DN25~300鑄鋼DN25~300
法蘭連接：鑄鐵DN25~300，316LDN40~200
管套材質及溫度範圍：
天然橡膠-5~80℃
三元乙丙膠-5~120℃
食品級：食品級天然橡膠管套
控製介質：壓縮空氣或壓力水
控製附件：手動-三通手動閥
四、GJ841X-法蘭氣動管夾閥產品主要結構尺寸
*僅用於鑄鐵法蘭**可選ANSI法蘭標準
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GJ841X-法蘭氣動管夾閥產品，請您根據GJ841X-法蘭氣動管夾閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、GJ841X-法蘭氣動管夾閥產品簡介
控製介質輸入時，橡膠管套與閥體之間的空腔與大氣連通，膠套受流體壓力處於向外張緊狀態，因為管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因為流體的壓力而變化。當控製介質進入管套與閥體的空腔時，橡膠管套在流體壓力下變形截流。該閥采用管套密封件，主要由閥體、橡膠管套、閥蓋等零件組成，結構簡單，性能可靠，密封好，可任意安裝。
二、GJ841X-法蘭氣動管夾閥產品主要性能標準
⑴本廠生產管夾閥門尺寸符合機械工業部標準，出廠前經過試壓GJ41X-6L按規定10Kg/cm2,GJ41X-10L按16Kg/cm2試壓持續5分鍾無泄露，安裝時不必拆洗調整更動。
⑵本閥門在管道上任意安裝，沒有介質流向限製，久時使用，如有磨損或泄露隻需將閥體拆下調換新管套，其閥體可長期使用經濟的確實惠。
三、GJ841X-法蘭氣動管夾閥產品技術參數
閥體：鑄鐵DN25~300鑄鋁DN25~300鑄鋼DN25~300
法蘭連接：鑄鐵DN25~300，316LDN40~200
管套材質及溫度範圍：
天然橡膠-5~80℃
三元乙丙膠-5~120℃
食品級：食品級天然橡膠管套
控製介質：壓縮空氣或壓力水
控製附件：手動-三通手動閥
四、GJ841X-法蘭氣動管夾閥產品主要結構尺寸
| 口徑（DN） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 外型尺寸 | L | 150 | 180 | 180 | 220 | 276 | 345 | 414 | 550 | 680 | 820 |
| H | 40 | 60 | 60 | 75 | 95 | 120 | 145 | 182 | 229 | 278 | |
| I | 26 | 27 | 28 | 30 | 36 | 48 | 52 | 65 | 82 | 98 | |
| D | 150 | 165 | 200 | 200 | 220 | 250 | 285 | 340 | 405 | 480 | |
| 法蘭 標準 ** | PN10 DN40 | PN10 DN50 | PN10 DN65 | PN10 DN80 | PN10 DN100 | PN10 DN125 | PN10 DN150 | PN10 DN200 | PN10/20 DN250 | PN10/20 DN300 |
*僅用於鑄鐵法蘭**可選ANSI法蘭標準
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GJ841X-法蘭氣動管夾閥產品，請您根據GJ841X-法蘭氣動管夾閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
