- 隔膜閥
- 不鏽鋼襯氟隔膜閥
- G41F46

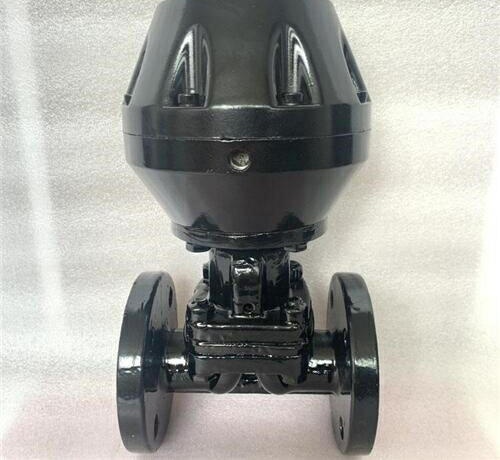

- G41F46-不鏽鋼襯氟隔膜閥
- 48
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多G41F46-不鏽鋼襯氟隔膜閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、G41F46-不鏽鋼襯氟隔膜閥產品簡介
采用特殊工藝在閥體上包襯聚四氟乙烯,隔膜件采用聚四氟乙烯和隔膜內襯EPDM,使閥門內腔的各個零部件達到相同的腐蝕性能。該產品具有良好的節流特性,耐腐蝕性和顆粒介質性,密封性能可靠,可廣泛用於各種腐蝕流體以及纖維狀,粉末狀介質。
突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位於隔膜上方的閥杆、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。
二、G41F46-不鏽鋼襯氟隔膜閥產品主要特點
1、采用橡膠或塑料等軟質密封製作的隔膜,密封性較好。由於隔膜為易損件,應視介質特性而定期更換。
2、受隔膜材料限製,隔膜閥適用於低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為:屋式、直流式、截止式、直通式、閘板式和直角式六種;連接形式通常 為法蘭連接;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往複式三種。
4、一般不宜用於溫度高於60度及輸送有機溶劑和強氧化介質的管路中,也不宜在較高壓力的管路中使用 隔膜閥是在1.3×10-5~2.5X106Pa的流體係統中用來開啟或隔斷氣流的閥門。
三、G41F46-不鏽鋼襯氟隔膜閥產品主要優點
1、由於隔膜閥的流道平滑,流阻小,故而可獲得較大的流量。
2、襯氟隔膜閥的閥體內腔為全氟F56內襯。因此具有優越的耐腐蝕的特點。
3、由於密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和小的關閉力。
4、本閥由閥體、閥蓋、閥瓣、閥杆、隔膜和其它驅動零件等組成。
5、閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別,以指示閥門的啟閉行程。當順時針放置手輪時,手輪即下移,閥瓣隨之帶動隔膜下降使通路截斷;反之則閥門即開啟,色別隨之顯露。
四、G41F46-不鏽鋼襯氟隔膜閥產品主要結構尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的G41F46-不鏽鋼襯氟隔膜閥產品,請您根據G41F46-不鏽鋼襯氟隔膜閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、G41F46-不鏽鋼襯氟隔膜閥產品簡介
采用特殊工藝在閥體上包襯聚四氟乙烯,隔膜件采用聚四氟乙烯和隔膜內襯EPDM,使閥門內腔的各個零部件達到相同的腐蝕性能。該產品具有良好的節流特性,耐腐蝕性和顆粒介質性,密封性能可靠,可廣泛用於各種腐蝕流體以及纖維狀,粉末狀介質。
突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位於隔膜上方的閥杆、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。
二、G41F46-不鏽鋼襯氟隔膜閥產品主要特點
1、采用橡膠或塑料等軟質密封製作的隔膜,密封性較好。由於隔膜為易損件,應視介質特性而定期更換。
2、受隔膜材料限製,隔膜閥適用於低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為:屋式、直流式、截止式、直通式、閘板式和直角式六種;連接形式通常 為法蘭連接;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往複式三種。
4、一般不宜用於溫度高於60度及輸送有機溶劑和強氧化介質的管路中,也不宜在較高壓力的管路中使用 隔膜閥是在1.3×10-5~2.5X106Pa的流體係統中用來開啟或隔斷氣流的閥門。
三、G41F46-不鏽鋼襯氟隔膜閥產品主要優點
1、由於隔膜閥的流道平滑,流阻小,故而可獲得較大的流量。
2、襯氟隔膜閥的閥體內腔為全氟F56內襯。因此具有優越的耐腐蝕的特點。
3、由於密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和小的關閉力。
4、本閥由閥體、閥蓋、閥瓣、閥杆、隔膜和其它驅動零件等組成。
5、閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別,以指示閥門的啟閉行程。當順時針放置手輪時,手輪即下移,閥瓣隨之帶動隔膜下降使通路截斷;反之則閥門即開啟,色別隨之顯露。
四、G41F46-不鏽鋼襯氟隔膜閥產品主要結構尺寸
L | D | D1 | D2 | f | b | Z-φd | ||
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 570 | 315 | 280 | 255 | 3 | 22 | 8-φ18 |
