產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 隔膜閥
- 英標隔膜閥
- EG41J

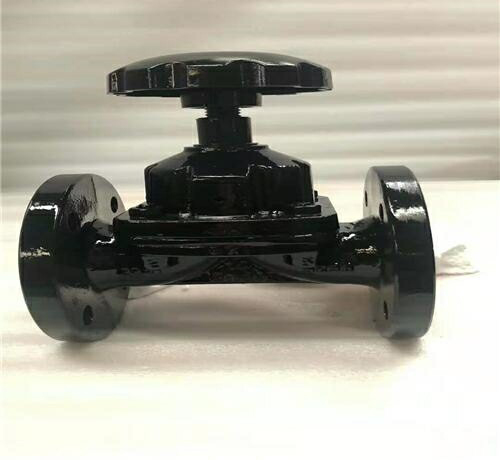

- EG41J-英標隔膜閥
- 48
上一個:蓋米氣動隔膜閥 下一個:英標氣動常開式隔膜閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多EG41J-英標隔膜閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、EG41J-英標隔膜閥產品簡述
是一種特殊形式的截斷閥,出現於20世紀20年代。它的啟閉件是一塊用軟質材料製成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,故稱隔膜閥。
二、EG41J-英標隔膜閥產品主要性能參數
三、EG41J-英標隔膜閥產品主要結構尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的EG41J-英標隔膜閥產品,請您根據EG41J-英標隔膜閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、EG41J-英標隔膜閥產品簡述
是一種特殊形式的截斷閥,出現於20世紀20年代。它的啟閉件是一塊用軟質材料製成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,故稱隔膜閥。
二、EG41J-英標隔膜閥產品主要性能參數
| 型號 | 公稱壓力 PN(Mpa) | 試驗壓力PS(Mpa) | 適用介質 | 工作溫度(℃) | |
| 殼體試驗 | 密封試驗 | ||||
| -6 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑(溶融堿金屬元素氧除外) | ≤100 ≤85 ≤150 |
| -10 | 1.0 | 1.5 | 1.1 | ||
| -16 | 1.6 | 2.4 | 1.76 | ||
| G41J-6 | 0.6 | 0.9 | 0.66 | ||
| G41J-10 | 1.0 | 1.5 | 1.1 |
三、EG41J-英標隔膜閥產品主要結構尺寸
| 型號 | 公稱通徑 DN(mm) | 尺寸 | 質量(㎏) | |||||||
| J型 | W型 | f | D1 | D | D0 | n-d | H | |||
| -16 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-13.5 | 92 | 3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-13.5 | 96 | 4 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-17.5 | 131 | 6.5 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-17.5 | 142 | 7.5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-17.5 | 167 | 10.5 | |
| 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17.5 | 203 | 17.5 | |
| 80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-17.5 | 216 | 25 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 270 | 36 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 319 | 47 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| 250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
| 300 | 757 | 749 | 4 | 400 | 445 | 12-22 |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的EG41J-英標隔膜閥產品,請您根據EG41J-英標隔膜閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
