產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 截止閥

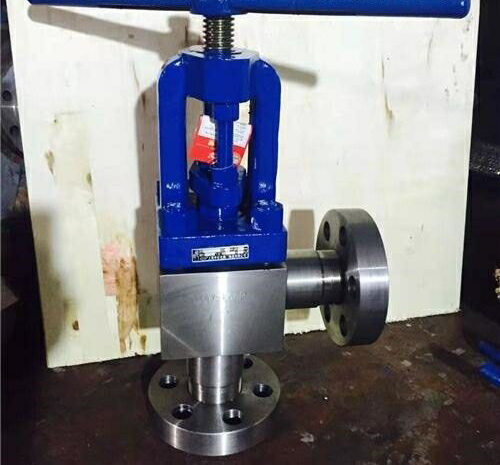

- 高壓角式截止閥
- J44W
- J44W-高壓角式截止閥
- 191
上一個：抗生素截止閥 下一個:撞擊式截止閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J44W-高壓角式截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、J44W-高壓角式截止閥產品簡介
法蘭於法蘭之間是采用90直角，角式截止閥主要安裝於直角管道之間做為啟閉作用，角式截止閥隻適用於全開和全關，不允許作調節和節流。角式截止閥屬於強製密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強製密封麵不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥杆和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥杆的直徑要大，否則會發生閥杆頂彎的故障。近年來，從自密封的閥門出現後，節流閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥杆的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。角式截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到大，表示閥門已達全開位置。所以節流閥的全開位置，應由閥瓣的行程來決定。
二、J44W-高壓角式截止閥產品設計製造標準
●設計與製造：BS1873、BS5160、GB/T12235
●法蘭尺寸：ANSI/ASME B16.5、JB/T79、GB9113
●壓力溫度：ANSI/ASME 16.34、GB/T9131
●結構長度：ANSI/ASME 16.10、BS1873、GB/T12221
●對焊連接尺寸：ANSIB16.25、GB/T12224
●檢驗與實驗：BS6755、GB/T13927
三、J44W-高壓角式截止閥產品主要工作原理
截止閥的密封副由閥瓣密封麵和閥座密封麵組成,閥杆帶動閥瓣沿閥座的中心線作垂直運動。截止閥啟閉過程中 啟高度較小,易於流量的調節,且製造維修方便,壓力適用範圍廣。
截止閥密封麵不易磨損及擦傷,閥門啟閉過程中閥瓣與閥座密封麵之間無相對滑動,因此對密封麵的磨損與擦傷較小,所以提高了密封副的使用壽命截止閥在全閉過程中閥瓣行程小,其高度相對較小。截止閥的缺點是,啟閉力矩較大且難以實現快速啟閉,因閥體內流道比較曲折,流體流動阻力大,造成流體動力在管路中損失較大。
四、J44W-高壓角式截止閥產品主要性能
五、J44W-高壓角式截止閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J44W-高壓角式截止閥產品，請您根據J44W-高壓角式截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、J44W-高壓角式截止閥產品簡介
法蘭於法蘭之間是采用90直角，角式截止閥主要安裝於直角管道之間做為啟閉作用，角式截止閥隻適用於全開和全關，不允許作調節和節流。角式截止閥屬於強製密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強製密封麵不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥杆和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥杆的直徑要大，否則會發生閥杆頂彎的故障。近年來，從自密封的閥門出現後，節流閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥杆的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。角式截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到大，表示閥門已達全開位置。所以節流閥的全開位置，應由閥瓣的行程來決定。
二、J44W-高壓角式截止閥產品設計製造標準
●設計與製造：BS1873、BS5160、GB/T12235
●法蘭尺寸：ANSI/ASME B16.5、JB/T79、GB9113
●壓力溫度：ANSI/ASME 16.34、GB/T9131
●結構長度：ANSI/ASME 16.10、BS1873、GB/T12221
●對焊連接尺寸：ANSIB16.25、GB/T12224
●檢驗與實驗：BS6755、GB/T13927
三、J44W-高壓角式截止閥產品主要工作原理
截止閥的密封副由閥瓣密封麵和閥座密封麵組成,閥杆帶動閥瓣沿閥座的中心線作垂直運動。截止閥啟閉過程中 啟高度較小,易於流量的調節,且製造維修方便,壓力適用範圍廣。
截止閥密封麵不易磨損及擦傷,閥門啟閉過程中閥瓣與閥座密封麵之間無相對滑動,因此對密封麵的磨損與擦傷較小,所以提高了密封副的使用壽命截止閥在全閉過程中閥瓣行程小,其高度相對較小。截止閥的缺點是,啟閉力矩較大且難以實現快速啟閉,因閥體內流道比較曲折,流體流動阻力大,造成流體動力在管路中損失較大。
四、J44W-高壓角式截止閥產品主要性能
| 型號 | 公稱 壓力 | 試驗壓力 目不窺園 | 工作溫度 (℃) | 適用介質 | ||
| 強度(水) | 密封(水) 空氣(MPa) | 低壓密封 空氣(MPa) | ||||
| -16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID |
| 腐蝕性類 | ||||||
| -25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | ACETICACID |
| 醋酸類 | ||||||
| -40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | NITRICACID |
| 腐蝕性類 |
五、J44W-高壓角式截止閥產品主要結構尺寸
| 型號 | dn | l | d | d1 | m | d2 | dn | dn’ | b | z-φd | l0 | h | h1 | 重量(kg) |
| j44y-160 l44y-160 | 25 | 120 | 105 | 68 | m33×2 | 28 | 23 | 23 | 20 | 3-18 | 300 | 225 | 245 | 9.1 |
| 32 | 135 | 115 | 80 | m42×2 | 37 | 29 | 29 | 22 | 4-18 | 300 | 222 | 248 | 11 | |
| 40 | 165 | 165 | 115 | m52×2 | 47 | 39 | 39 | 28 | 6-26 | 350 | 265 | 300 | 20 | |
| 50 | 190 | 165 | 115 | m64×3 | 59 | 50 | 50 | 32 | 6-26 | 400 | 303 | 345 | 30 | |
| j44y-320 l44y-160 | 25 | 120 | 115 | 80 | m42×2 | 35 | 23 | 23 | 22 | 4-18 | 300 | 225 | 245 | 10.8 |
| 32 | 132 | 135 | 95 | m48×2 | 41 | 29 | 29 | 25 | 4-22 | 300 | 222 | 248 | 13.5 | |
| 40 | 165 | 165 | 115 | m64×3 | 58 | 39 | 42 | 32 | 6-26 | 350 | 265 | 300 | 23 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J44W-高壓角式截止閥產品，請您根據J44W-高壓角式截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
