- 閘閥
- 襯膠閘閥
- Z41J

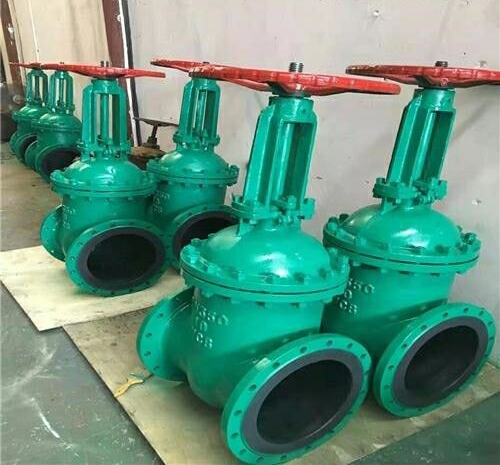

- Z41J-襯膠閘閥
- 180
上一個:襯膠雙閘板閘閥 下一個:襯氟閘閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z41J-襯膠閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、Z41J-襯膠閘閥產品簡介
是一種帶見的啟閉閥門,利用兩側麵密封呈楔狀的閘板來接通或截斷管路中介質,楔式閘閥不允許微量開啟在管路中作節流裝置用,以免因高速流動的介質衝蝕而加快密封麵的損壞。襯膠的閘閥廣泛應用於化工,石油,天然氣,環保,城市管道,燃氣管線等工業部門,介質的流向不受限製,全開時,密封麵受工作介質的衝蝕比截止閥小,體形比較簡單,鑄造工藝性較好.
二、Z41J-襯膠閘閥產品主要特點
A 產品連接件少,整體鋼性好。
B 截流速度快。
C 開度限位機構方便,靈活,精確。
D 體形小巧,外形美觀。
E 操作簡單,省力,維修方便。
F 流體阻力小,密封麵受介質的衝蝕小。
G 介質流向不愛限製,不擾流,不降低壓力。
三、Z41J-襯膠閘閥襯膠的閘閥主要外形及尺寸:
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z41J-襯膠閘閥產品,請您根據Z41J-襯膠閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、Z41J-襯膠閘閥產品簡介
是一種帶見的啟閉閥門,利用兩側麵密封呈楔狀的閘板來接通或截斷管路中介質,楔式閘閥不允許微量開啟在管路中作節流裝置用,以免因高速流動的介質衝蝕而加快密封麵的損壞。襯膠的閘閥廣泛應用於化工,石油,天然氣,環保,城市管道,燃氣管線等工業部門,介質的流向不受限製,全開時,密封麵受工作介質的衝蝕比截止閥小,體形比較簡單,鑄造工藝性較好.
二、Z41J-襯膠閘閥產品主要特點
A 產品連接件少,整體鋼性好。
B 截流速度快。
C 開度限位機構方便,靈活,精確。
D 體形小巧,外形美觀。
E 操作簡單,省力,維修方便。
F 流體阻力小,密封麵受介質的衝蝕小。
G 介質流向不愛限製,不擾流,不降低壓力。
三、Z41J-襯膠閘閥襯膠的閘閥主要外形及尺寸:
| 公稱通徑DN(mm) | 主要外形尺寸及連接尺寸 | |||||||||
| L | D | D1 | D2 | b | f | z-Φd | H | H1 | D0 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-Φ25 | 1142 | 1472 | 560 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Φ25 | 1280 | 1450 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Φ30 | 1452 | 1887 | 640 |
| 450 | 650 | 640 | 585 | 545 | 38 | 4 | 20-Φ30 | 1541 | 2011 | 720 |
| 500 | 700 | 705 | 650 | 608 | 42 | 4 | 20-Φ34 | 1676 | 2181 | 720 |
| 600 | 800 | 840 | 770 | 718 | 46 | 5 | 20-Φ41 | 1874 | 2346 | 800 |
| 700 | 900 | 910 | 840 | 788 | 48 | 5 | 24-Φ41 | 2139 | 2819 | 880 |
| 800 | 1000 | 1020 | 950 | 898 | 50 | 5 | 24-Φ41 | 2293 | 3034 | 980 |
| 900 | 1100 | 1120 | 1050 | 998 | 52 | 5 | 28-Φ41 | 2595 | 3445 | 1080 |
| 1000 | 1200 | 1255 | 1170 | 1110 | 54 | 5 | 28-Φ42 | 2733 | 3683 | 1180 |
| 1200 | 1350 | 1485 | 1390 | 1325 | 56 | 5 | 32-Φ48 | 3032 | 3032 | 1300 |
