- 閘閥

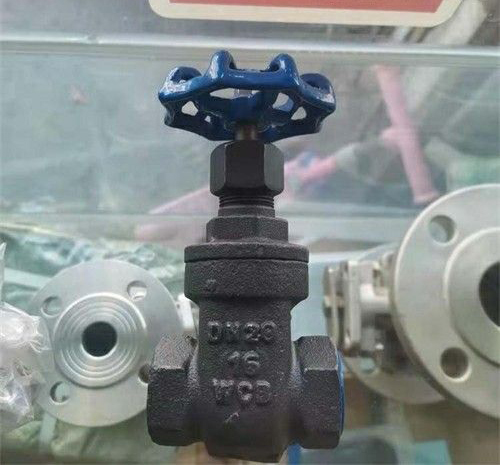

- 碳鋼螺紋閘閥
- Z15W
- Z15W-碳鋼螺紋閘閥
- 201
上一個:螺紋羊角閥 下一個:碳鋼絲扣閘閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z15W-碳鋼螺紋閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
Z15T-16、Z11T-16鑄鐵內螺紋閘閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到很大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。Z15W-碳鋼螺紋閘閥
國標型號:Z15T-10、Z15T-16、Z15T-25、Z15T-40
美標型號:Z15T-150LB、Z15T-300LB、Z15T-600LB
日標型號:Z15T-5K、Z15T-10K、Z15T-20K、Z15T-40K
Z15T-16、Z11T-16鑄鐵內螺紋閘閥主要技術參數Z15W-碳鋼螺紋閘閥
主要技術參數
主要外形尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z15W-碳鋼螺紋閘閥產品,請您根據Z15W-碳鋼螺紋閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Z15T-16、Z11T-16鑄鐵內螺紋閘閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到很大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。Z15W-碳鋼螺紋閘閥
國標型號:Z15T-10、Z15T-16、Z15T-25、Z15T-40
美標型號:Z15T-150LB、Z15T-300LB、Z15T-600LB
日標型號:Z15T-5K、Z15T-10K、Z15T-20K、Z15T-40K
Z15T-16、Z11T-16鑄鐵內螺紋閘閥主要技術參數Z15W-碳鋼螺紋閘閥
| 型號 | 公稱壓力MPa | 試驗壓力MPa | 工作 溫度 | 使用 介質 | |
| 殼體 | 密封 | ||||
| Z15T-10 | 1.0 | 1.5 | 1.1 | ≤120℃ | 水、蒸汽及其它非腐蝕性介質 |
主要技術參數
| 閥體閥蓋 | 灰鑄鐵 |
| 閥杆 | 碳鋼 |
| 閘板密封圈 | 銅 |
| 填料 | 油浸石棉盤根 |
主要外形尺寸
| 口徑 DN(mm) | 管螺紋 G(") | 尺 寸 dimensions(mm) | ||||
| L | L1 | S | H | Do | ||
| 15 | 1/2 | 65 | 12 | 27 | 105 | 65 |
| 20 | 3/4 | 70 | 14 | 34 | 120 | 65 |
| 25 | 1 | 80 | 15 | 42 | 150 | 80 |
| 32 | 11/4 | 85 | 16 | 55 | 155 | 80 |
| 40 | 11/2 | 95 | 20 | 60 | 170 | 100 |
| 50 | 2 | 110 | 22 | 80 | 210 | 100 |
| 65 | 21/2 | 120 | 25 | 95 | 240 | 135 |
| 80 | 3 | 145 | 30 | 105 | 275 | 140 |
| 100 | 4 | 155 | 30 | 135 | 300 | 160 |
